CDC첨단 (씨디씨뉴매틱)
SPL
스탑 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

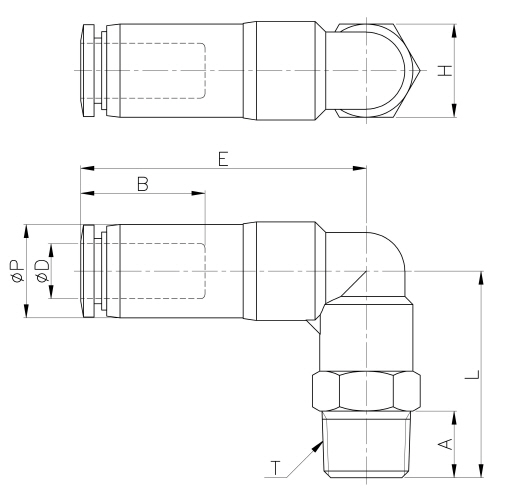

도면상세 치수표
| Model | ∅D | ∅P | T | L | E | A | B | H(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPL04-M5 | 4 | 10.0 | M5*0.8p | 20.5 | 29.5 | 4.0 | 14.8 | 10 | 13.0 | 100 |
|
|||
| SPL04-M6 | 4 | 10.0 | M6*1.0p | 20.6 | 29.5 | 4.1 | 14.8 | 10 | 14.0 | 100 |
|
|||
| SPL04-01 | 4 | 10.0 | R 1/8 | 24.5 | 29.5 | 8.0 | 14.8 | 10 | 15.0 | 50 |
|
|||
| SPL06-M5 | 6 | 12.0 | M5*0.8p | 22.5 | 32.8 | 4.0 | 16.4 | 12 | 19.0 | 100 |
|
|||
| SPL06-01 | 6 | 12.0 | R 1/8 | 26.5 | 32.8 | 8.0 | 16.4 | 12 | 22.0 | 50 |
|
|||
| SPL06-02 | 6 | 12.0 | R 1/4 | 29.5 | 32.8 | 10.0 | 16.4 | 14 | 27.0 | 50 |
|
|||
| SPL08-01 | 8 | 14.0 | R 1/8 | 28.0 | 42.9 | 8.0 | 18.4 | 14 | 32.0 | 50 |
|
|||
| SPL08-02 | 8 | 14.0 | R 1/4 | 31.0 | 42.9 | 10.0 | 18.4 | 14 | 38.0 | 50 |
|
|||
| SPL08-03 | 8 | 14.0 | R 3/8 | 32.0 | 42.9 | 11.0 | 18.4 | 17 | 44.0 | 50 |
|
|||
| SPL10-02 | 10 | 17.0 | R 1/4 | 31.5 | 49.0 | 10.0 | 20.2 | 17 | 57.0 | 25 |
|
|||
| SPL10-03 | 10 | 17.0 | R 3/8 | 32.5 | 49.0 | 11.0 | 20.2 | 17 | 64.0 | 25 |
|
|||
| SPL10-04 | 10 | 17.0 | R 1/2 | 35.5 | 49.0 | 14.0 | 20.2 | 21 | 80.0 | 25 |
|
|||
| SPL12-03 | 12 | 19.0 | R 3/8 | 35.4 | 57.5 | 11.0 | 22.4 | 19 | 78.0 | 25 |
|
|||
| SPL12-04 | 12 | 19.0 | R 1/2 | 38.4 | 57.5 | 14.0 | 22.4 | 21 | 91.0 | 25 |
|
|||
