CDC첨단 (씨디씨뉴매틱)
CVPC-G
체크 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

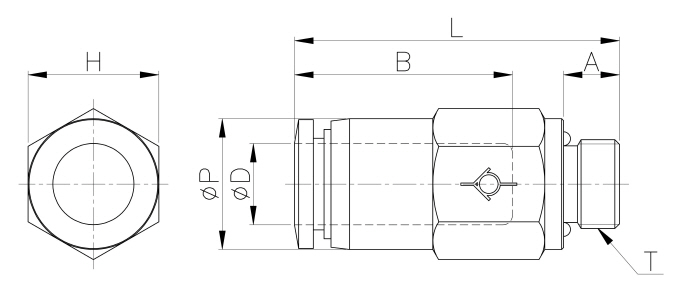

도면상세 치수표
| Model | ∅D | ∅P | T | L | A | B | H(Hex) | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CVPC04-G01 | 4 | 10.0 | G1/8 | 27.3 | 6.0 | 14.8 | 10 | 11.0 | 100 |
|
|||
| CVPC06-G01 | 6 | 11.9 | G1/8 | 32.5 | 6.0 | 16.4 | 12 | 16.0 | 100 |
|
|||
| CVPC06-G02 | 6 | 11.9 | G1/4 | 32.5 | 7.0 | 16.4 | 15 | 24.0 | 50 |
|
|||
| CVPC08-G01 | 8 | 14.0 | G1/8 | 34.8 | 6.0 | 18.4 | 14 | 21.0 | 50 |
|
|||
| CVPC08-G02 | 8 | 14.0 | G1/4 | 36.9 | 7.0 | 18.4 | 15 | 24.0 | 50 |
|
|||
| CVPC10-G03 | 10 | 23.0 | G3/8 | 54.0 | 8.0 | 20.2 | 22 | 35.0 | 20 |
|
|||
| CVPC10-G04 | 10 | 23.0 | G1/2 | 55.3 | 9.0 | 20.2 | 24 | 41.0 | 20 |
|
|||
| CVPC12-G03 | 12 | 25.0 | G3/8 | 58.9 | 8.0 | 22.9 | 24 | 40.0 | 20 |
|
|||
| CVPC12-G04 | 12 | 25.0 | G1/2 | 60.2 | 9.0 | 22.9 | 24 | 40.0 | 20 |
|
|||
