CDC첨단 (씨디씨뉴매틱)
ST
소음기 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

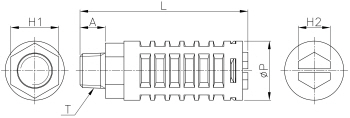

도면상세 치수표
| Model | ∅P | T | L | A | H1(Hex) | H2(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST 01 | 10.5 | R 1/8 | 35.3 | 8.0 | - | - | 1.9 | 100 |
|
|||
| ST 02 | 22.2 | R 1/4 | 63.0 | 9.5 | 18 | - | 14.1 | 30 |
|
|||
| ST 03 | 25.0 | R 3/8 | 83.2 | 13.7 | 21 | - | 22.2 | 20 |
|
|||
| ST 04 | 30.0 | R 1/2 | 85.2 | 15.5 | 26 | - | 31.1 | 15 |
|
|||
| ST 06 | 45.0 | R 3/4 | 101 | 16.8 | 33 | - | 63.7 | 6 |
|
|||
| ST 08 | 45.0 | R 1 | 101 | 16.8 | 33 | - | 65.4 | 6 |
|
|||
| STM 02 | 15.0 | R 1/4 | 45.0 | 7.6 | - | - | 4.4 | 50 |
|
|||
| STM 03 | 22.0 | R 3/8 | 63.7 | 10.0 | 18 | - | 16.1 | 40 |
|
|||
