STB(V)
소음기 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

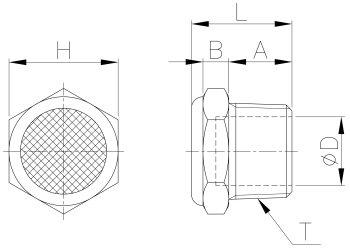

도면상세 치수표
| Model | T | L | ∅D | A | B | H(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STB M5(V) | M5*0.8p | 9.0 | 2.5 | 5.0 | 3.0 | 9 | 2.0 | 100 |
|
|||
| STB 01(V) | R 1/8 | 11.8 | 6.0 | 7.0 | 3.5 | 12 | 5.3 | 100 |
|
|||
| STB 02(V) | R 1/4 | 15.3 | 8.5 | 9.5 | 4.0 | 15 | 10.5 | 100 |
|
|||
| STB 03(V) | R 3/8 | 17.5 | 12.0 | 10.5 | 4.5 | 19 | 16.9 | 50 |
|
|||
| STB 04(V) | R 1/2 | 20.3 | 14.5 | 12.0 | 5.5 | 22 | 28.8 | 50 |
|
|||
| STB 06(V) | R 3/4 | 20.9 | 20.0 | 12.0 | 6.0 | 27 | 39.1 | 50 |
|
|||
| STB 08(V) | R 1 | 24.8 | 26.0 | 14.5 | 7.0 | 36 | 80.1 | 25 |
|
|||
