CDC첨단 (씨디씨뉴매틱)
NSFP
스피드 컨트롤러 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

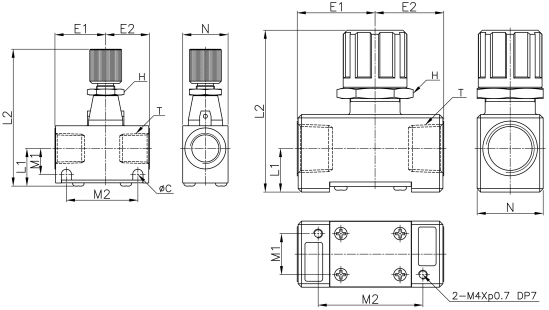

도면상세 치수표
| Model | T | L1 | L2/MIN | L2/MAX | E1 | E2 | N | ∅C | H(Hex) | M1 | M2 | WEIGHT(g) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSFP 01 | Rc 1/8 | 15.5 | 57.2 | 62.2 | 22.2 | 16.1 | 16.0 | 4.5 | 12 | 10.1 | 28.8 | 86.8 |
|
|||
| NSFP 02 | Rc 1/4 | 17.1 | 60.3 | 65.5 | 22.3 | 19.2 | 19.9 | 4.5 | 14 | 11.4 | 31.4 | 118.8 |
|
|||
| NSFP 03 | Rc 3/8 | 20.5 | 70.3 | 77.9 | 31.3 | 24.7 | 26.0 | 5.4 | 14 | 13.1 | 45.2 | 120.6 |
|
|||
| NSFP 04 | Rc 1/2 | 19.1 | 71.0 | 80.6 | 34.2 | 30.2 | 29.0 | - | 29 | 18.0 | 46.0 | 183.3 |
|
|||
