CDC첨단 (씨디씨뉴매틱)
BPL-G
브라스 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

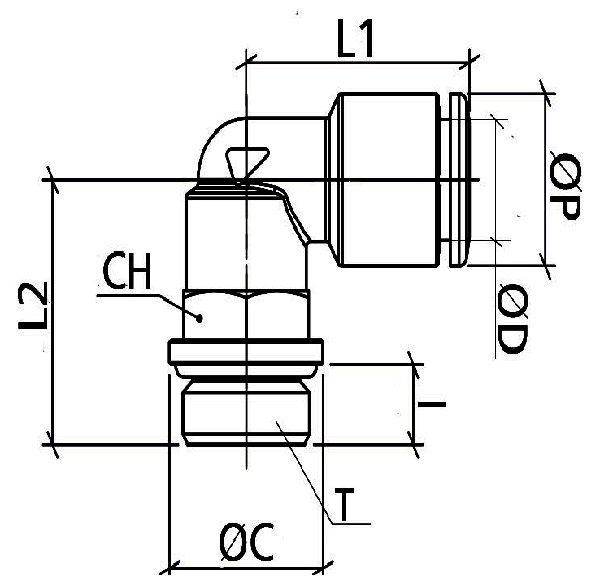

도면상세 치수표
| Model | ∅D | T | ∅P | ∅C | I | L1 | L2 | CH | WEIGHT(g) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPL 04-M5 | 4 | M5x0.8 | 10 | 7 | 4 | 18 | 15 | 8 | 5.0 |
|
|||
| BPL 04-G01 | 4 | G1/8 | 10 | 13 | 5.5 | 19.5 | 19 | 13 | 19.0 |
|
|||
| BPL 04-G02 | 4 | G1/4 | 10 | 16 | 6.5 | 19.5 | 21.5 | 13 | 22.0 |
|
|||
| BPL 06-M5 | 6 | M5x0.8 | 12 | 7 | 4 | 19.5 | 16 | 8 | 11.0 |
|
|||
| BPL 06-G01 | 6 | G1/8 | 12 | 13 | 5.5 | 21 | 19 | 13 | 20.0 |
|
|||
| BPL 06-G02 | 6 | G1/4 | 12 | 16 | 6.5 | 21 | 21.5 | 13 | 24.0 |
|
|||
| BPL 08-G01 | 8 | G1/8 | 14 | 13 | 5.5 | 23 | 19 | 13 | 22.0 |
|
|||
| BPL 08-G02 | 8 | G1/4 | 14 | 16 | 6.5 | 23 | 21.5 | 13 | 24.0 |
|
|||
| BPL 08-G03 | 8 | G3/8 | 14 | 20 | 7.5 | 23 | 23 | 13 | 28.0 |
|
|||
| BPL 10-G02 | 10 | G1/4 | 16 | 16 | 6.5 | 26 | 23 | 16 | 35.0 |
|
|||
| BPL 10-G03 | 10 | G3/8 | 16 | 20 | 7.5 | 26 | 26 | 16 | 43.5 |
|
|||
| BPL 10-G04 | 10 | G1/2 | 16 | 25 | 9 | 26 | 27.5 | 16 | 52.0 |
|
|||
| BPL 12-G02 | 12 | G1/4 | 19 | 16 | 6.5 | 31 | 25.5 | 20 | 55.0 |
|
|||
| BPL 12-G03 | 12 | G3/8 | 19 | 20 | 7.5 | 31 | 26.5 | 20 | 55.0 |
|
|||
| BPL 12-G04 | 12 | G1/2 | 19 | 25 | 9 | 31 | 29 | 20 | 63.0 |
|
|||
