CDC첨단 (씨디씨뉴매틱)
BPT-G
브라스 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

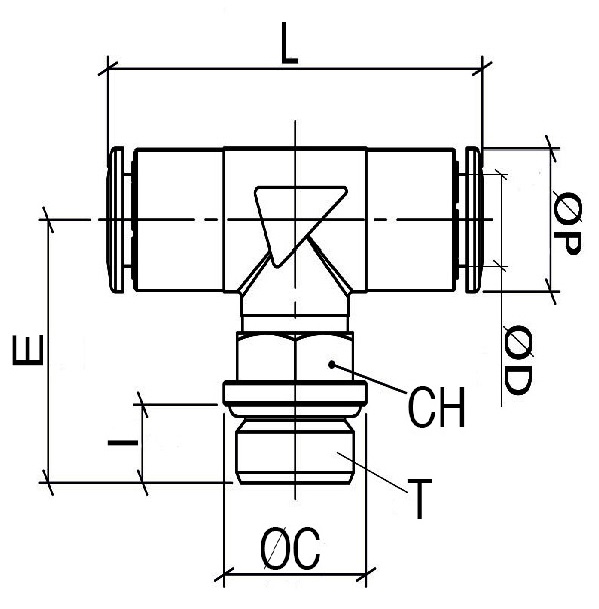

도면상세 치수표
| Model | ∅D | T | ∅P | I | E | L | CH | WEIGHT(g) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPT 04-M5 | 4 | M5x0.8 | 10 | 4 | 17 | 32 | 8 | 17.0 |
|
|||
| BPT 04-G01 | 4 | G1/8 | 10 | 5.5 | 19.5 | 39 | 13 | 29.0 |
|
|||
| BPT 04-G02 | 4 | G1/4 | 10 | 6.5 | 22 | 39 | 13 | 29.0 |
|
|||
| BPT 06-M5 | 6 | M5x0.8 | 12 | 4 | 17 | 40 | 8 | 21.0 |
|
|||
| BPT 06-G01 | 6 | G1/8 | 12 | 5.5 | 19.5 | 42 | 13 | 29.0 |
|
|||
| BPT 06-G02 | 6 | G1/4 | 12 | 6.5 | 22 | 42 | 13 | 32.0 |
|
|||
| BPT 08-G01 | 8 | G1/8 | 14 | 5.5 | 19.5 | 46.5 | 13 | 33.0 |
|
|||
| BPT 08-G02 | 8 | G1/4 | 14 | 6.5 | 22 | 46.5 | 13 | 35.5 |
|
|||
| BPT 08-G03 | 8 | G3/8 | 14 | 7.5 | 23.5 | 46.5 | 13 | 39.0 |
|
|||
| BPT 10-G02 | 10 | G1/4 | 16 | 6.5 | 23 | 52 | 16 | 52.0 |
|
|||
| BPT 10-G03 | 10 | G3/8 | 16 | 7.5 | 26 | 52 | 16 | 56.0 |
|
|||
| BPT 10-G04 | 10 | G1/2 | 16 | 9 | 27.5 | 52 | 16 | 64.5 |
|
|||
| BPT 12-G02 | 12 | G1/4 | 19 | 6.5 | 25.5 | 62 | 20 | 75.0 |
|
|||
| BPT 12-G03 | 12 | G3/8 | 19 | 7.5 | 26.5 | 62 | 20 | 77.0 |
|
|||
| BPT 12-G04 | 12 | G1/2 | 19 | 9 | 29 | 62 | 20 | 82.0 |
|
|||
