CDC첨단 (씨디씨뉴매틱)
ESC-G
급속 배기 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

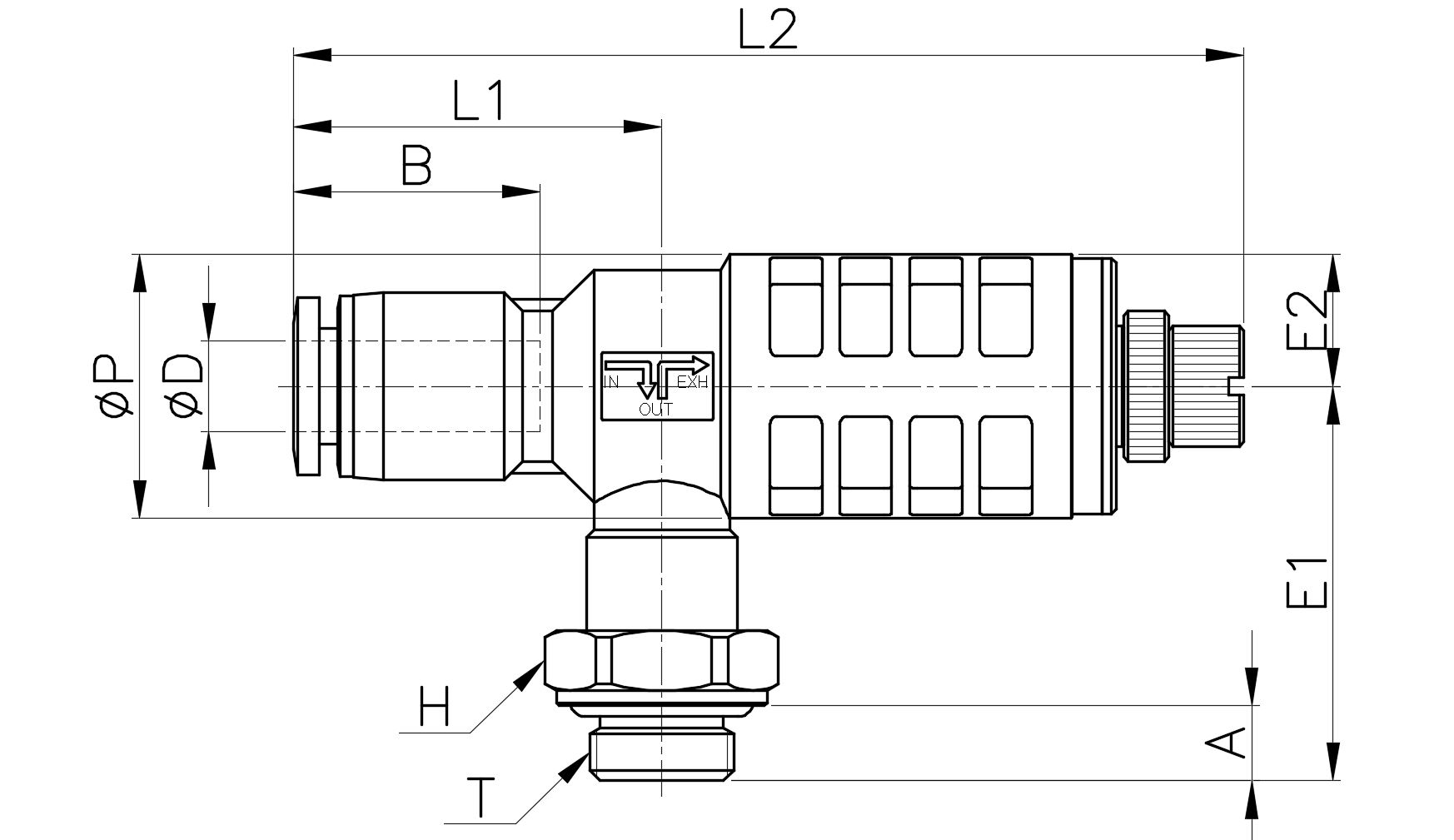

도면상세 치수표
| Model | ∅D | ∅P | T | L1 | L2/MIN | L2/MAX | E1 | 2 | A | B | H(Hex) | WEIGHT(g) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESC 06-S-G01 | 6 | 12.5 | G 1/8 | 24.5 | 63.3 | 72.0 | 26.3 | 8.8 | 5.0 | 16.5 | 14 | 26.5 |
|
|||
| ESC 06-S-G02 | 6 | 12.5 | G 1/4 | 24.5 | 63.3 | 72.0 | 28.3 | 8.8 | 6.5 | 16.5 | 17 | 30.3 |
|
|||
| ESC 08-S-G01 | 8 | 14.8 | G 1/8 | 26.5 | 65.1 | 71.7 | 26.3 | 8.8 | 5.0 | 18.3 | 14 | 28.5 |
|
|||
| ESC 08-S-G02 | 8 | 14.8 | G 1/4 | 26.5 | 65.1 | 71.7 | 28.3 | 8.8 | 6.5 | 18.3 | 17 | 31.4 |
|
|||
| ESC 08-M-G01 | 8 | 14.8 | G 1/8 | 29.8 | 73.2 | 82.3 | 31.5 | 12.0 | 5.0 | 18.3 | 14 | 40.0 |
|
|||
| ESC 08-M-G02 | 8 | 14.8 | G 1/4 | 29.8 | 73.2 | 82.3 | 33.5 | 12.0 | 6.5 | 18.3 | 17 | 45.6 |
|
|||
| ESC 08-M-G03 | 8 | 14.8 | G 3/8 | 29.8 | 73.2 | 82.3 | 33.0 | 12.0 | 6.5 | 18.3 | 20 | 49.5 |
|
|||
| ESC 10-M-G01 | 10 | 17.5 | G 1/8 | 31.7 | 75.0 | 84.1 | 31.5 | 12.0 | 5.0 | 20.1 | 14 | 40.7 |
|
|||
| ESC 10-M-G02 | 10 | 17.5 | G 1/4 | 31.7 | 75.0 | 84.1 | 33.5 | 12.0 | 6.5 | 20.1 | 17 | 45.7 |
|
|||
| ESC 10-M-G03 | 10 | 17.5 | G 3/8 | 31.7 | 75.0 | 84.1 | 33.0 | 12.0 | 6.5 | 20.1 | 20 | 49.2 |
|
|||
| ESC 10-L-G02 | 10 | 17.5 | G 1/4 | 34.4 | 80.1 | 88.6 | 38.4 | 15.0 | 6.5 | 20.1 | 19 | 70.5 |
|
|||
| ESC 10-L-G03 | 10 | 17.5 | G 3/8 | 34.4 | 80.1 | 88.6 | 37.9 | 15.0 | 6.5 | 20.1 | 20 | 73.5 |
|
|||
| ESC 10-L-G04 | 10 | 17.5 | G 1/2 | 34.4 | 80.1 | 88.6 | 39.4 | 15.0 | 8.0 | 20.1 | 24 | 80.2 |
|
|||
| ESC 12-L-G02 | 12 | 20.5 | G 1/4 | 37.1 | 83.1 | 91.6 | 38.4 | 15.0 | 6.5 | 23.1 | 19 | 74.2 |
|
|||
| ESC 12-L-G03 | 12 | 20.5 | G 3/8 | 37.1 | 83.1 | 91.6 | 37.9 | 15.0 | 6.5 | 23.1 | 20 | 76.5 |
|
|||
| ESC 12-L-G04 | 12 | 20.5 | G 1/2 | 37.1 | 83.1 | 91.6 | 39.4 | 15.0 | 8.0 | 23.1 | 24 | 83.1 |
|
|||
