CDC첨단 (씨디씨뉴매틱)
SUS PC
스테인레스 피팅 (SUS316) · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

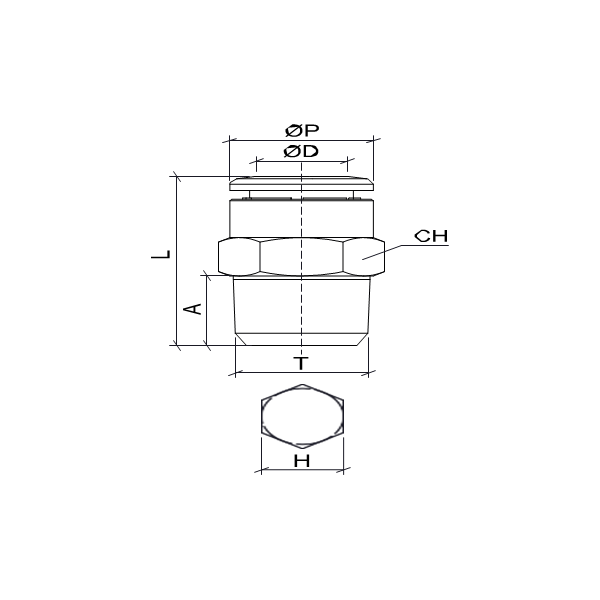

도면상세 치수표
| Model | ØD | T | ØP | A | L | CH | H | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS-PC 0401 | 4 | R 1/8” | 10 | 8 | 18.5 | 10 | 3 |
|
|||
| SUS-PC 0402 | 4 | R 1/4” | 10 | 10 | 20 | 14 | 3 |
|
|||
| SUS-PC 0601 | 6 | R 1/8” | 12 | 8 | 21 | 12 | 4 |
|
|||
| SUS-PC 0602 | 6 | R 1/4” | 12 | 10 | 20.5 | 14 | 4 |
|
|||
| SUS -PC 0801 | 8 | R 1/8” | 14 | 6 | 26 | 14 | 5 |
|
|||
| SUS-PC 0802 | 8 | R 1/4” | 14 | 10 | 24 | 14 | 6 |
|
|||
| SUS-PC0803 | 8 | R 3/8” | 14 | 11 | 22 | 17 | 6 |
|
|||
| SUS-PC 1002 | 10 | R 1/4” | 16 | 10 | 31 | 16 | 7 |
|
|||
| SUS-PC 1003 | 10 | R 3/8” | 16 | 11 | 26 | 17 | 8 |
|
|||
| SUS-PC 1202 | 12 | R 1/4” | 19 | 10 | 33 | 19 | 7 |
|
|||
| SUS-PC1203 | 12 | R 3/8” | 19 | 11 | 29.5 | 19 | 10 |
|
|||
| SUS-PC 1204 | 12 | R 1/2” | 19 | 14 | 27 | 22 | 10 |
|
|||
