CDC첨단 (씨디씨뉴매틱)
SUS PUT
스테인레스 피팅 (SUS316) · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

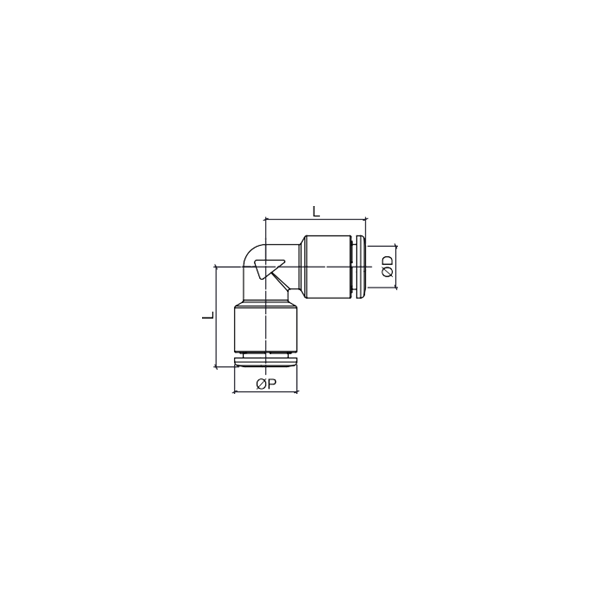

도면상세 치수표
| Model | ØD | ØP | L1 | L2 | ||||
|---|---|---|---|---|---|---|---|---|
| SUS -PUT 04 | 4 | 10 | 16.5 | 33 |
|
|||
| SUS -PUT 06 | 6 | 12 | 20.5 | 41 |
|
|||
| SUS -PUT 08 | 8 | 14 | 22.5 | 45 |
|
|||
| SUS -PUT 10 | 10 | 16 | 25 | 50.5 |
|
|||
| SUS -PUT 12 | 12 | 19 | 29 | 58 |
|
|||
