CDC첨단 (씨디씨뉴매틱)
NSS-G-DC
스피드 컨트롤러 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

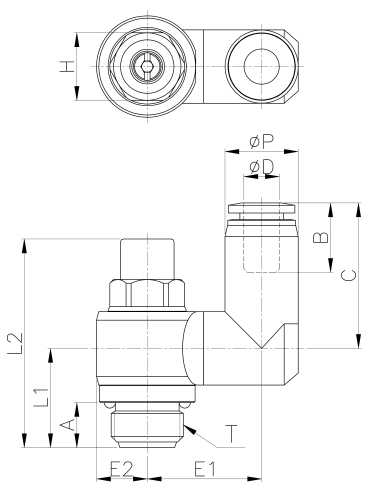

도면상세 치수표
| Model | ∅D | ∅P | T | L1 | L2 | E1 | E2 | A | B | H(Hex) | C | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSS04-G01(DC) | 4 | 10.5 | G 1/8 | 15.3 | 31.5 | 14.3 | 7.0 | 6.0 | 14.8 | 12 | 20.2 | 35.0 | 50 |
|
|||
| NSS04-G02(DC) | 4 | 10.5 | G 1/4 | 17.7 | 37.0 | 17.8 | 9.2 | 8.0 | 14.8 | 12 | 20.2 | 35.0 | 50 |
|
|||
| NSS06-G01(DC) | 6 | 12.5 | G 1/8 | 14.7 | 31.5 | 15.0 | 7.0 | 6.0 | 16.4 | 8 | 24.0 | 18.0 | 25 |
|
|||
| NSS06-G02(DC) | 6 | 12.5 | G 1/4 | 17.6 | 37.0 | 20.3 | 9.2 | 8.0 | 16.4 | 12 | 25.9 | 33.0 | 25 |
|
|||
| NSS06-G03(DC) | 6 | 12.5 | G 3/8 | 21.4 | 43.6 | 23.3 | 11.5 | 8.0 | 16.4 | 14 | 25.9 | 63.0 | 25 |
|
|||
| NSS08-G01(DC) | 8 | 14.8 | G 1/8 | 14.7 | 31.5 | 16.2 | 7.0 | 6.0 | 18.3 | 8 | 24.9 | 20.0 | 25 |
|
|||
| NSS08-G02(DC) | 8 | 14.8 | G 1/4 | 17.6 | 37.0 | 19.3 | 9.2 | 8.0 | 18.3 | 12 | 28.3 | 34.0 | 25 |
|
|||
| NSS08-G03(DC) | 8 | 14.8 | G 3/8 | 20.8 | 43.6 | 24.6 | 11.5 | 8.0 | 18.3 | 14 | 29.3 | 64.0 | 25 |
|
|||
| NSS08-G04(DC) | 8 | 14.8 | G 1/2 | 23.0 | 50.0 | 26.6 | 14.3 | 9.0 | 18.3 | 17 | 29.3 | 100.0 | 20 |
|
|||
| NSS10-G02(DC) | 10 | 17.5 | G 1/4 | 17.6 | 37.0 | 20.3 | 9.2 | 8.0 | 20.2 | 12 | 30.7 | 38.0 | 20 |
|
|||
| NSS10-G03(DC) | 10 | 17.5 | G 3/8 | 20.8 | 43.6 | 24.6 | 11.5 | 8.0 | 20.2 | 14 | 31.7 | 63.0 | 20 |
|
|||
| NSS10-G04(DC) | 10 | 17.5 | G 1/2 | 22.9 | 50.0 | 26.7 | 14.3 | 9.0 | 20.2 | 17 | 33.1 | 103.0 | 12 |
|
|||
| NSS12-G02(DC) | 12 | 20.5 | G 1/4 | 17.6 | 37.0 | 21.8 | 9.2 | 8.0 | 22.9 | 12 | 33.4 | 42.0 | 12 |
|
|||
| NSS12-G03(DC) | 12 | 20.5 | G 3/8 | 20.8 | 43.6 | 24.6 | 11.5 | 8.0 | 22.9 | 14 | 34.4 | 65.0 | 12 |
|
|||
| NSS12-G04(DC) | 12 | 20.5 | G 1/2 | 22.9 | 50.0 | 26.7 | 14.3 | 9.0 | 22.9 | 17 | 35.8 | 104.0 | 12 |
|
|||
