PUC-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

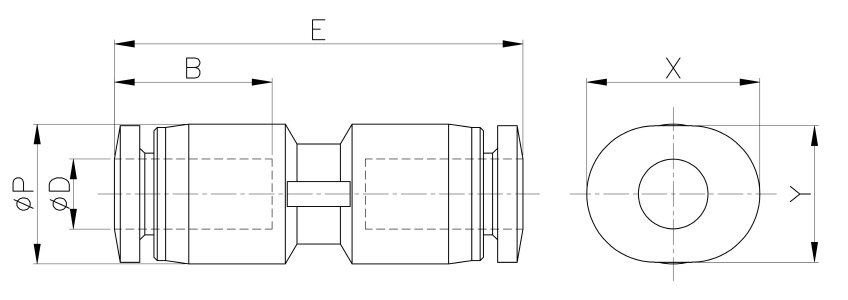

도면상세 치수표
| Model | ∅D | ∅P | E | B | X | Y | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PUC-C 03 | 3 | 7.5 | 23.6 | 11.3 | 9.2 | 7.2 | 2.4 | 3.0 | 100 |
|
|||
| PUC-C 04 | 4 | 8.4 | 24.5 | 11.8 | 10.4 | 8.2 | 3.0 | 3.0 | 100 |
|
|||
| PUC-C 06 | 6 | 10.6 | 26.6 | 12.8 | 12.4 | 10.2 | 4.0 | 3.0 | 100 |
|
|||
