CDC첨단 (씨디씨뉴매틱)
컴팩트 원터치 피팅
튜브를 꽂기만 하면 체결되는 공압용 피팅으로, 배관 작업 시간을 크게 줄여줍니다.
| 브랜드 | CDC첨단 (씨디씨뉴매틱) |
|---|---|
| 카테고리 | CDC › 피팅류 |
| 재고 · 규격 | 다양한 규격 보유 — 전화 문의 시 즉시 확인 |
| 견적 | 당일 회신 (전화·문자) |
CDC(씨디씨뉴매틱) 정품. 아래는 실제 취급 중인 모델별 제품입니다 — 필요한 모델·규격을 말씀해 주세요.

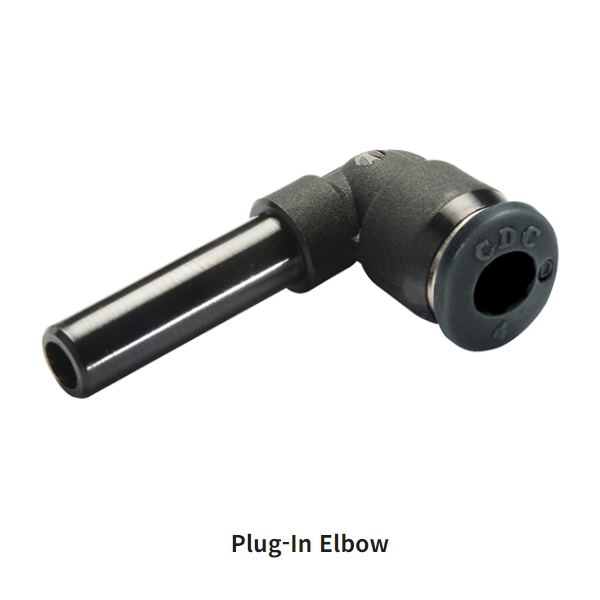

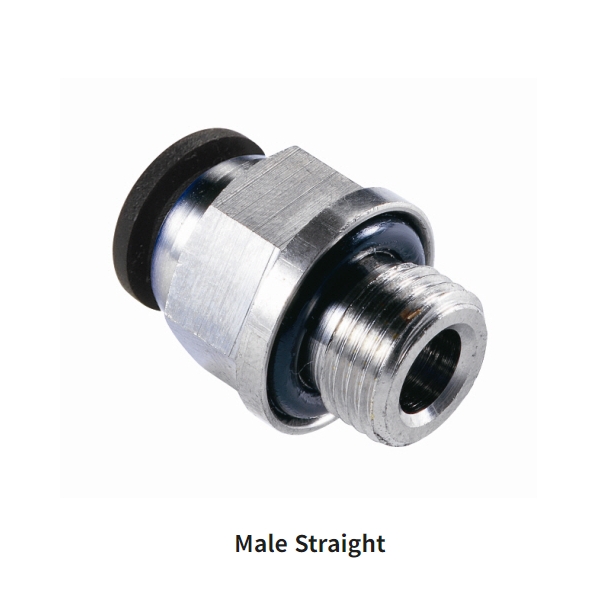

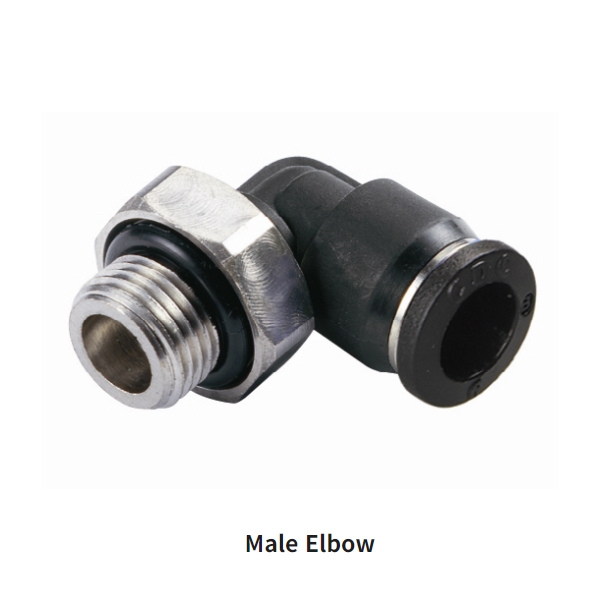

취급 모델 — 모델을 클릭하면 도면·치수표가 열립니다
도면 · 상세 자료
상세 규격
| Model | ∅D | ∅P | T | L | A | B | H(Hex) | X | Y | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PC-C 03-M3 | 3 | 7.0 | M3*0.5p | 16.1 | 3.0 | 11.2 | 7 | 9.2 | 7.2 | 1.5 | 3.0 | 100 |
|
|||
| PC-C 03-M5 | 3 | 7.2 | M5*0.8p | 16.3 | 3.6 | 11.2 | 8 | 9.2 | 7.2 | 2.0 | 4.0 | 100 |
|
|||
| PC-C 03-M6 | 3 | 7.2 | M6*1.0p | 16.7 | 4.1 | 11.2 | 8 | 9.2 | 7.2 | 2.0 | 4.0 | 100 |
|
|||
| PC-C 03-01 | 3 | 7.2 | R 1/8 | 16.9 | 8.0 | 11.2 | 10 | 9.2 | 7.2 | 2.0 | 5.0 | 100 |
|
|||
| PC-C 04-M3 | 4 | 8.0 | M3*0.5p | 16.8 | 3.0 | 11.7 | 8 | 10.4 | 8.2 | 1.5 | 4.0 | 100 |
|
|||
| PC-C 04-M5 | 4 | 8.0 | M5*0.8p | 17.1 | 3.6 | 11.7 | 8 | 10.4 | 8.2 | 2.5 | 4.0 | 100 |
|
|||
| PC-C 04-M6 | 4 | 8.0 | M6*1.0p | 17.7 | 4.1 | 11.7 | 8 | 10.4 | 8.2 | 3.0 | 4.0 | 100 |
|
|||
| PC-C 04-01 | 4 | 8.0 | R 1/8 | 16.7 | 8.0 | 11.7 | 10 | 10.4 | 8.2 | 3.0 | 6.0 | 100 |
|
|||
| PC-C 06-M5 | 6 | 10.0 | M5*0.8p | 18.6 | 3.6 | 12.7 | 10 | 12.4 | 10.2 | 2.5 | 5.0 | 100 |
|
|||
| PC-C 06-M6 | 6 | 10.0 | M6*1.0p | 18.9 | 4.1 | 12.7 | 10 | 12.4 | 10.2 | 3.0 | 6.0 | 100 |
|
|||
| PC-C 06-01 | 6 | 10.0 | R 1/8 | 18.9 | 8.0 | 12.7 | 10 | 12.4 | 10.2 | 5.0 | 7.0 | 100 |
|
|||
