CDC첨단 (씨디씨뉴매틱)
PMM-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

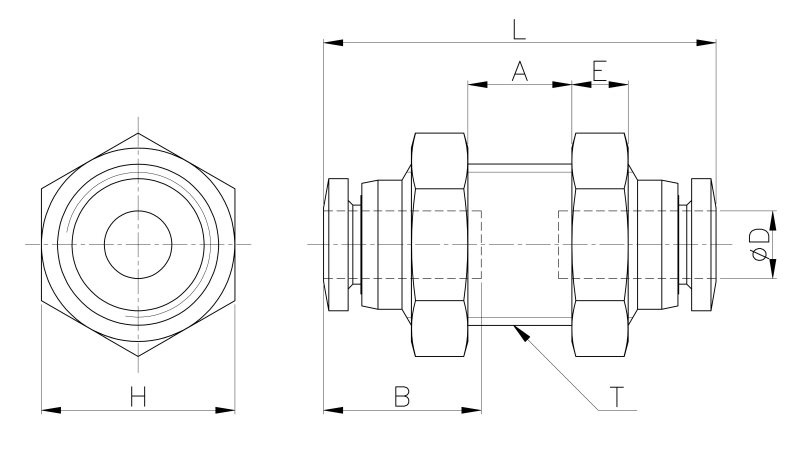

도면상세 치수표
| Model | ∅D | T | L | E | A | B | H(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMM-C 03 | 3 | M8*0.75P | 23.4 | 3.0 | 7.1 | 11.2 | 10 | 2.0 | 6.0 | 100 |
|
|||
| PMM-C 04 | 4 | M10*1.0P | 24.3 | 3.5 | 6.5 | 11.7 | 12 | 3.0 | 10.0 | 100 |
|
|||
| PMM-C 06 | 6 | M12*1.0P | 26.9 | 4.0 | 8.0 | 12.7 | 14 | 5.0 | 14.0 | 100 |
|
|||
