CDC첨단 (씨디씨뉴매틱)
PCF-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

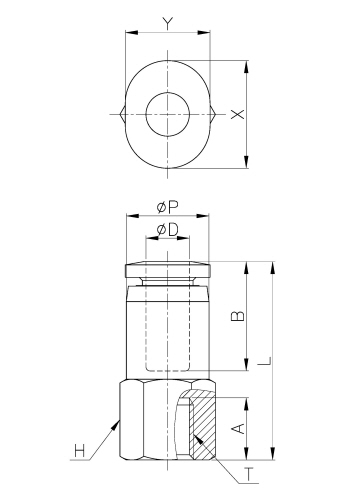

도면상세 치수표
| Model | ∅D | ∅P | T | L | A | B | H(Hex) | X | Y | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCF-C 03-M3 | 3 | 7.5 | M3*0.5p | 16.2 | 4.0 | 11.2 | 8 | 9.2 | 7.2 | 2.5 | 2.0 | 100 |
|
|||
| PCF-C 03-M5 | 3 | 7.5 | M5*0.8p | 18.7 | 6.0 | 11.2 | 8 | 9.2 | 7.2 | 2.5 | 2.0 | 100 |
|
|||
| PCF-C 03-M6 | 3 | 7.5 | M6*1.0p | 18.7 | 6.0 | 11.2 | 8 | 9.2 | 7.2 | 2.5 | 4.0 | 100 |
|
|||
| PCF-C 04-M3 | 4 | 8.0 | M3*0.5p | 17.7 | 4.0 | 11.7 | 8 | 10.4 | 8.2 | 2.5 | 3.0 | 100 |
|
|||
| PCF-C 04-M5 | 4 | 8.0 | M5*0.8p | 19.2 | 6.0 | 11.7 | 8 | 10.4 | 8.2 | 3.0 | 4.0 | 100 |
|
|||
| PCF-C 04-M6 | 4 | 8.0 | M6*1.0p | 19.2 | 6.0 | 11.7 | 8 | 10.4 | 8.2 | 3.0 | 4.0 | 100 |
|
|||
| PCF-C 04-01 | 4 | 8.0 | Rc 1/8 | 22.7 | 8.5 | 11.7 | 12 | 10.4 | 8.2 | 3.0 | 5.0 | 100 |
|
|||
| PCF-C 06-M5 | 6 | 10.0 | M5*0.8p | 19.7 | 6.0 | 12.7 | 10 | 12.4 | 10.2 | 4.0 | 5.0 | 100 |
|
|||
| PCF-C 06-M6 | 6 | 10.0 | M6*1.0p | 19.7 | 6.0 | 12.7 | 10 | 12.4 | 10.2 | 4.0 | 5.0 | 100 |
|
|||
| PCF-C 06-01 | 6 | 10.0 | Rc 1/8 | 23.7 | 8.5 | 12.7 | 12 | 12.4 | 10.2 | 4.0 | 6.0 | 100 |
|
|||
