CDC첨단 (씨디씨뉴매틱)
PUT-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

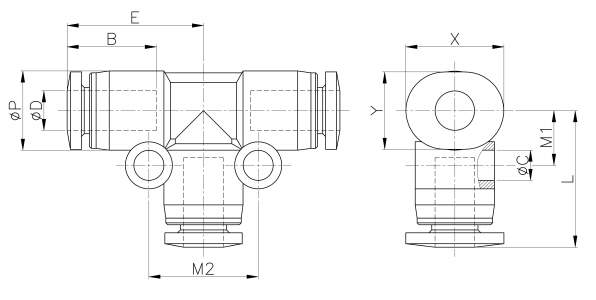

도면상세 치수표
| Model | ∅D | ∅P | L | E | ∅C | B | M1 | M2 | X | Y | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PUT-C 03 | 3 | 7.5 | 13.5 | 13.5 | 3.2 | 11.3 | 5.4 | 10.7 | 9.2 | 7.2 | 2.4 | 3.0 | 100 |
|
|||
| PUT-C 04 | 4 | 8.4 | 14.5 | 14.5 | 3.2 | 11.8 | 5.8 | 11.6 | 10.4 | 8.2 | 3.0 | 3.0 | 100 |
|
|||
| PUT-C 06 | 6 | 10.6 | 16.5 | 16.5 | 3.2 | 12.8 | 6.9 | 13.8 | 12.4 | 10.2 | 4.0 | 6.0 | 100 |
|
|||
