CDC첨단 (씨디씨뉴매틱)
PG-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

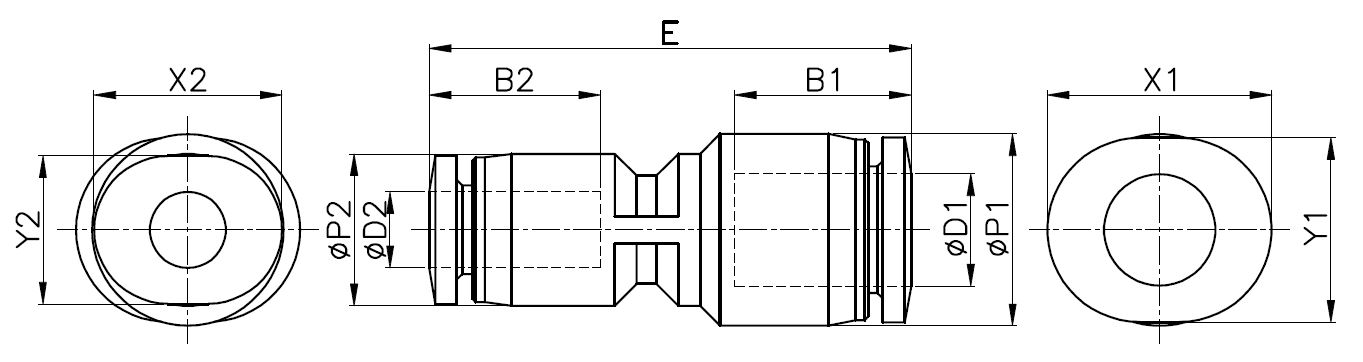

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P1 | ∅P2 | E | B1 | B2 | X1 | Y1 | X2 | Y2 | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PG-C 04-03 | 4 | 3 | 8.4 | 7.5 | 24.1 | 11.8 | 11.3 | 10.4 | 8.2 | 9.2 | 7.2 | 2.4 | 3.0 | 100 |
|
|||
| PG-C 06-03 | 6 | 3 | 10.6 | 7.5 | 26.1 | 12.8 | 11.3 | 12.4 | 10.2 | 9.2 | 7.2 | 2.5 | 3.0 | 100 |
|
|||
| PG-C 06-04 | 6 | 4 | 10.6 | 8.4 | 26.6 | 12.8 | 11.8 | 12.4 | 10.2 | 10.4 | 8.2 | 3.0 | 3.0 | 100 |
|
|||
