CDC첨단 (씨디씨뉴매틱)
PGJ-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

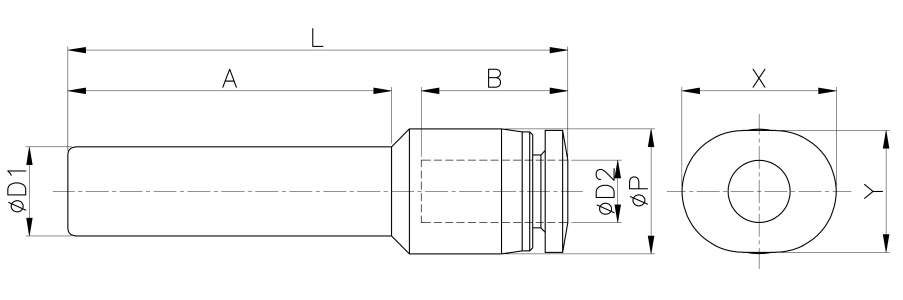

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | L | A | B | X | Y | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PGJ-C 04-03 | 4 | 3 | 7.6 | 30.4 | 18.0 | 11.3 | 9.2 | 7.2 | 2.4 | 1.0 | 100 |
|
|||
| PGJ-C 06-03 | 6 | 3 | 7.6 | 32.0 | 21.6 | 11.3 | 9.2 | 7.2 | 2.4 | 2.0 | 100 |
|
|||
| PGJ-C 06-04 | 6 | 4 | 8.4 | 33.7 | 21.8 | 11.8 | 10.4 | 8.2 | 3.0 | 3.0 | 100 |
|
|||
