CDC첨단 (씨디씨뉴매틱)
PLJ-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

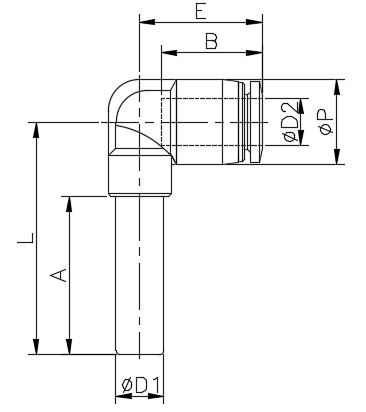

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | L | E | A | B | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLJ-C 03 | 3 | 3 | 7.6 | 21.5 | 13.3 | 15.5 | 11.3 | 1.4 | 1.3 |
|
||||
| PLJ-C 04 | 4 | 4 | 8.7 | 25.0 | 14.4 | 18.0 | 11.8 | 2.4 | 1.7 |
|
||||
| PLJ-C 06 | 6 | 6 | 10.8 | 29.4 | 15.5 | 20.0 | 12.8 | 4.0 | 3.0 |
|
||||
