CDC첨단 (씨디씨뉴매틱)
PL-G-C
컴팩트 원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

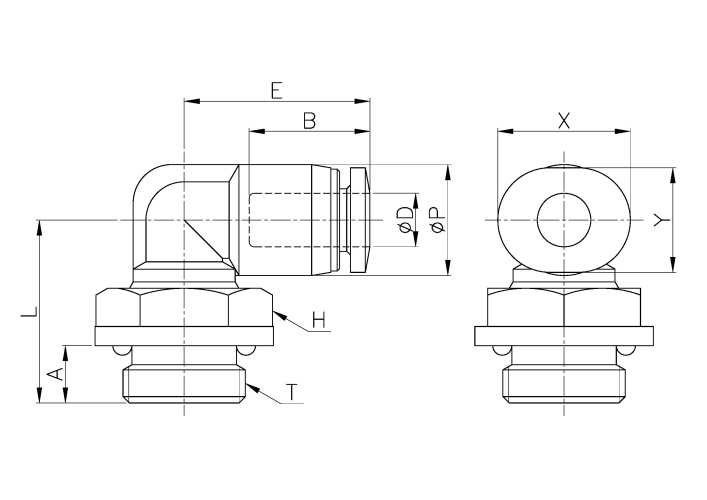

도면상세 치수표
| Model | ∅D | ∅P | T | L | E | A | B | H(Hex) | X | Y | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-C 04-G01 | 4 | 8.7 | G 1/8 | 14.4 | 14.6 | 4.5 | 11.8 | 12 | 10.4 | 8.2 | 3.0 | 7.0 | 100 |
|
|||
| PL-C 06-G01 | 6 | 10.8 | G 1/8 | 15.4 | 15.5 | 4.5 | 12.9 | 12 | 12.4 | 10.2 | 3.0 | 6.0 | 100 |
|
|||
