CDC첨단 (씨디씨뉴매틱)
원터치 피팅
튜브를 꽂기만 하면 체결되는 공압용 피팅으로, 배관 작업 시간을 크게 줄여줍니다.
| 브랜드 | CDC첨단 (씨디씨뉴매틱) |
|---|---|
| 카테고리 | CDC › 피팅류 |
| 재고 · 규격 | 다양한 규격 보유 — 전화 문의 시 즉시 확인 |
| 견적 | 당일 회신 (전화·문자) |
CDC(씨디씨뉴매틱) 정품. 아래는 실제 취급 중인 모델별 제품입니다 — 필요한 모델·규격을 말씀해 주세요.
취급 모델 — 모델을 클릭하면 도면·치수표가 열립니다
PC
PCF
POC
PCP
PMM

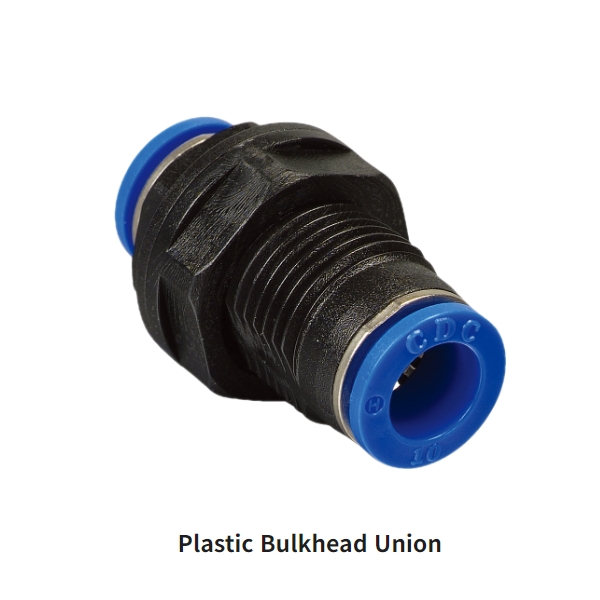

PMP

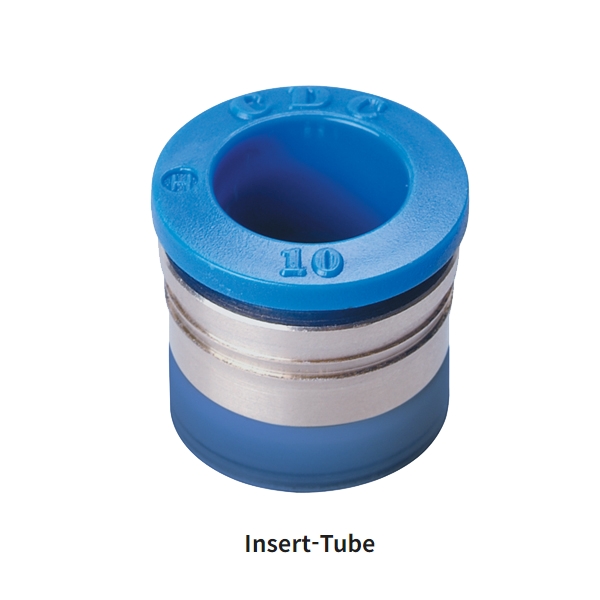

CAS

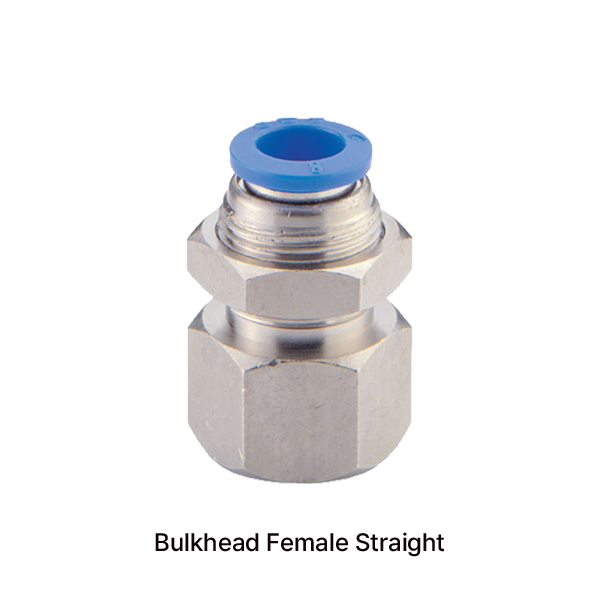

PMF
PL

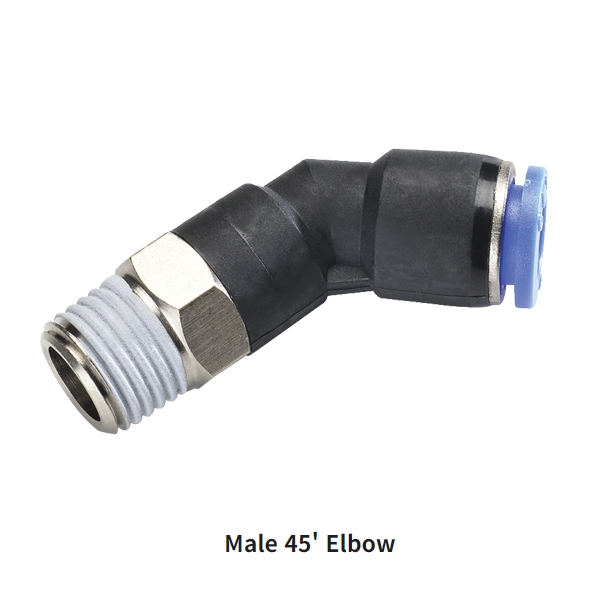

PL 45
PH
PLF
PLL

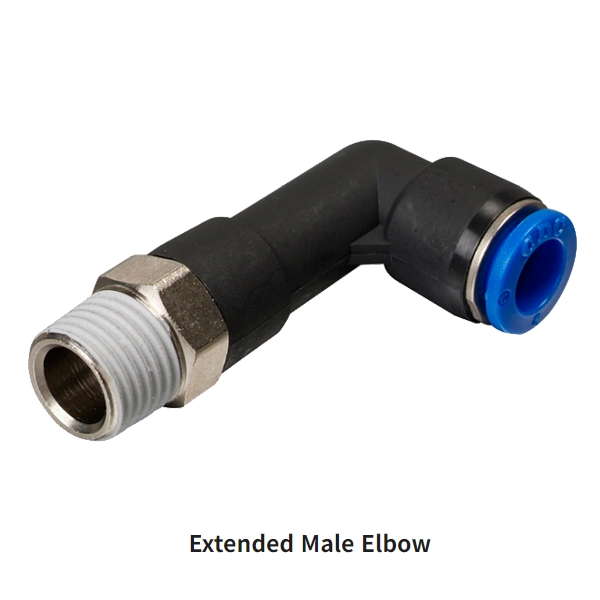

PLLP
PT
PTF
PST
PWT
PLM
PKD
PXT

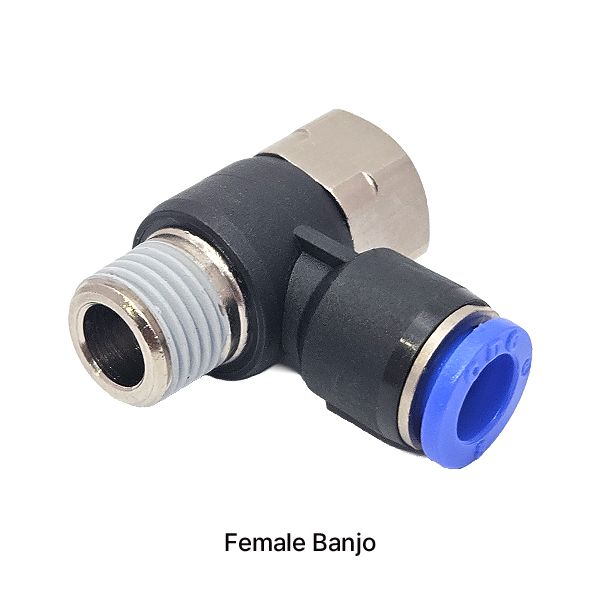

PHF
PUC
PUL
PUT
PY
PW

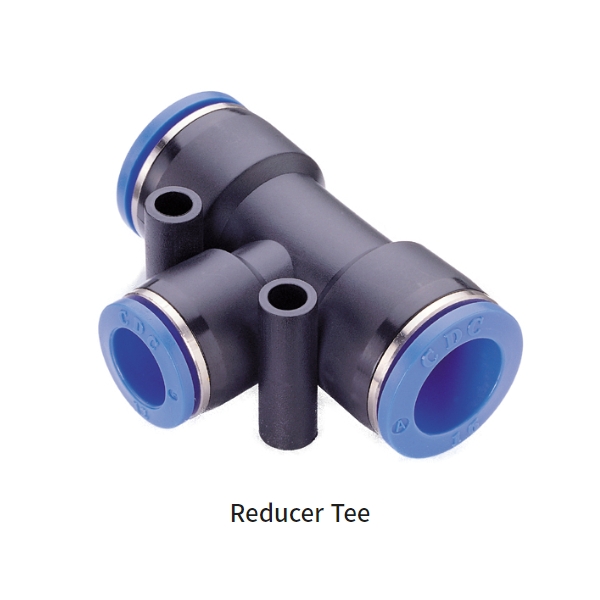

PGT
PG
PLJ
PGJ
PXJ
PYJ
PWJ
PTJ
PIJ
PSJ
PIG

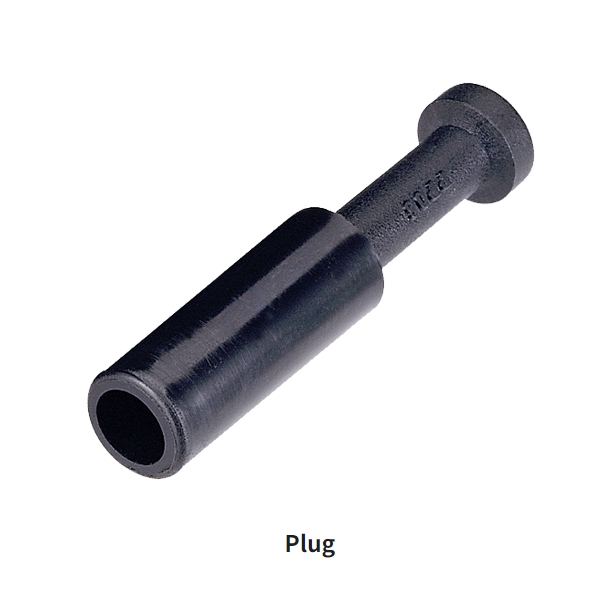

PP
PPF
PZA
PKG
PKJ
PHL(2)
PHL(3)
PHT(1)
PHT(2)
PHT(3)
PA
PAF
PAT(2)
PAT(3)
PXG
PMG
PC-G
PCF-G
PMF-G
PL-G

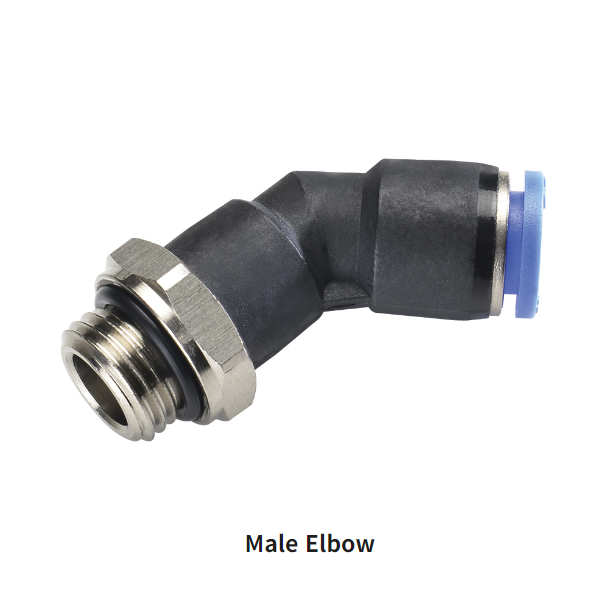

PL45-G
PLF-G
PLL-G

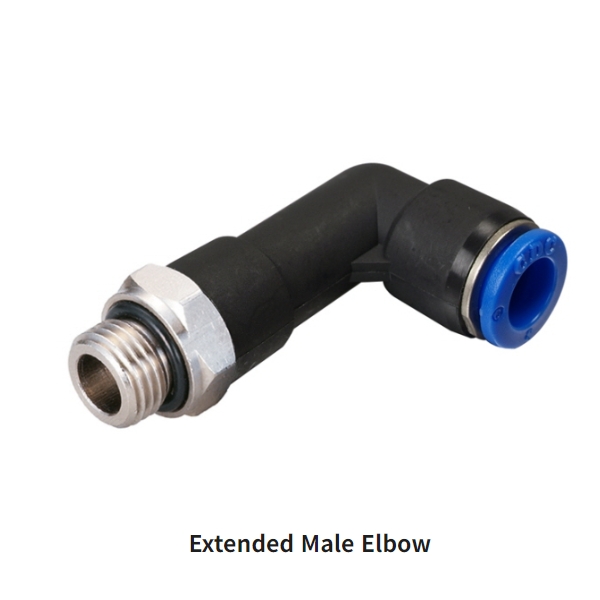

PLLP-G
PT-G
PTF-G
PST-G
PWT-G
PH-G

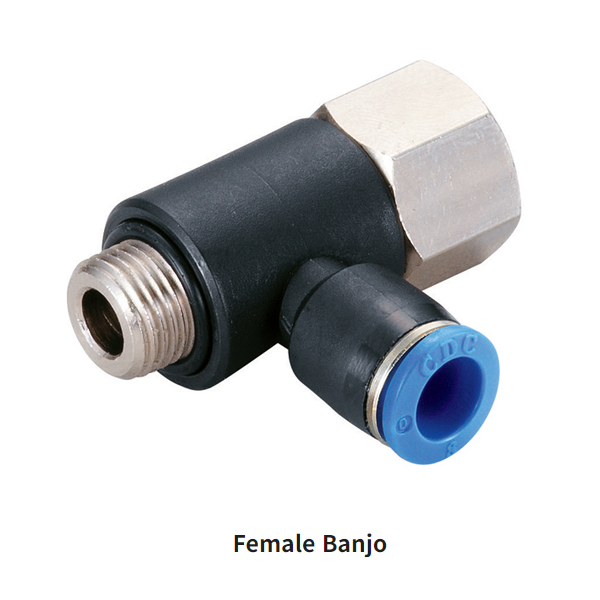

PHF-G
PKD-G

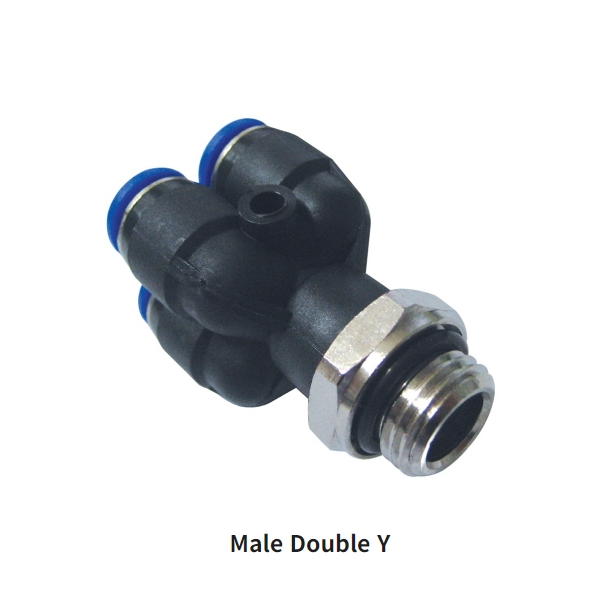

PXT-G

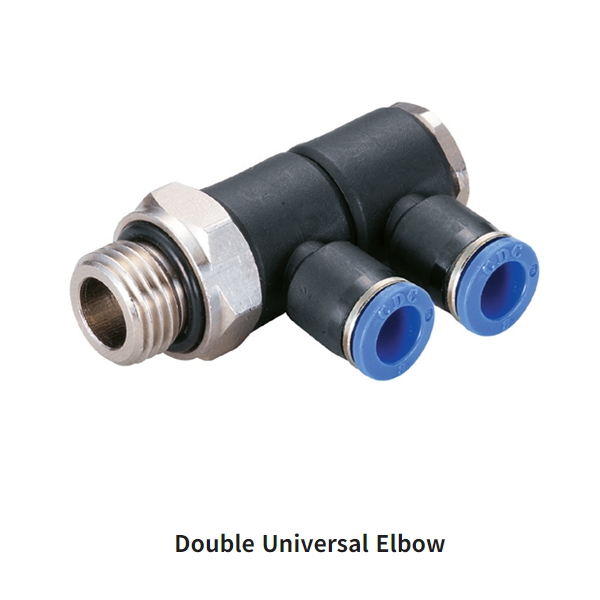

PHL-G(2)

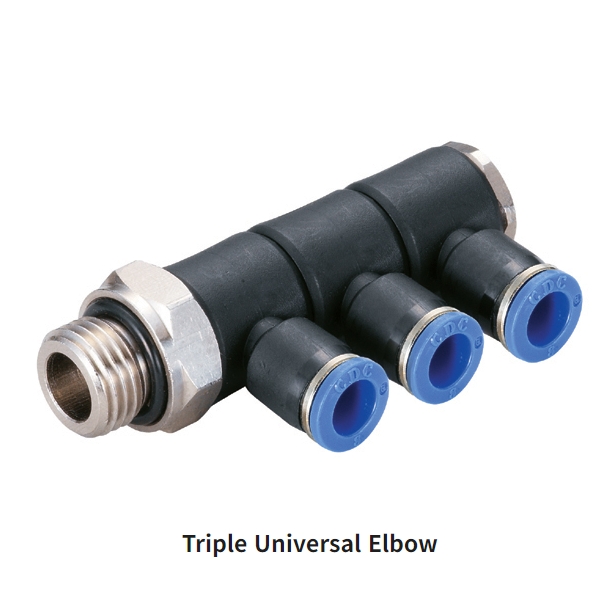

PHL-G(3)

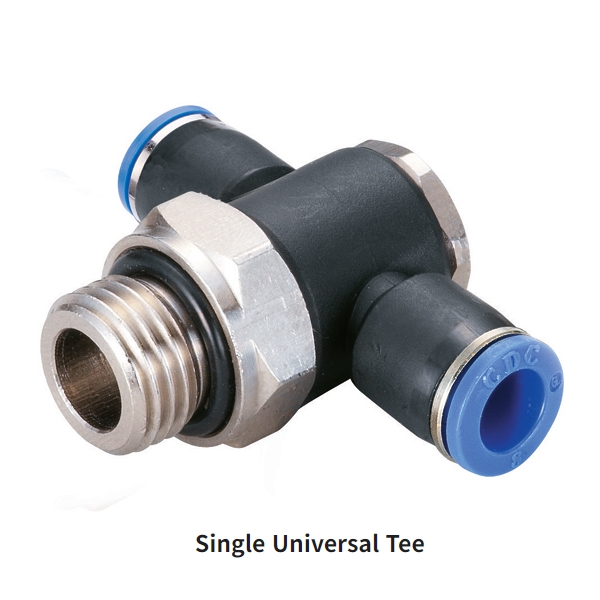

PHT-G(1)

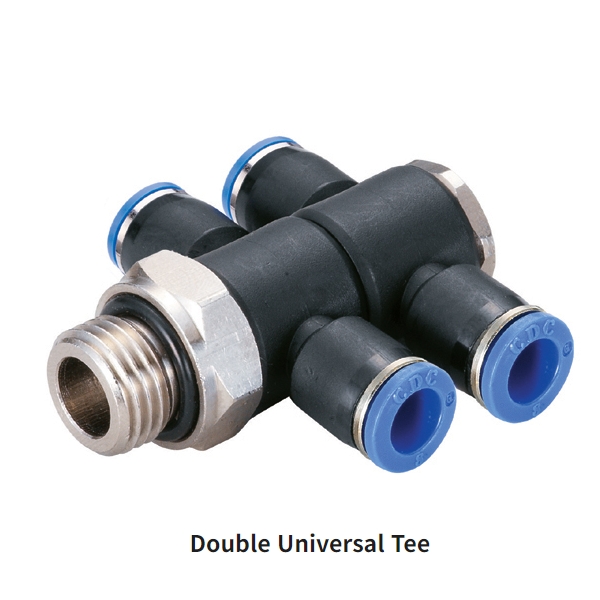

PHT-G(2)
PHT-G(3)

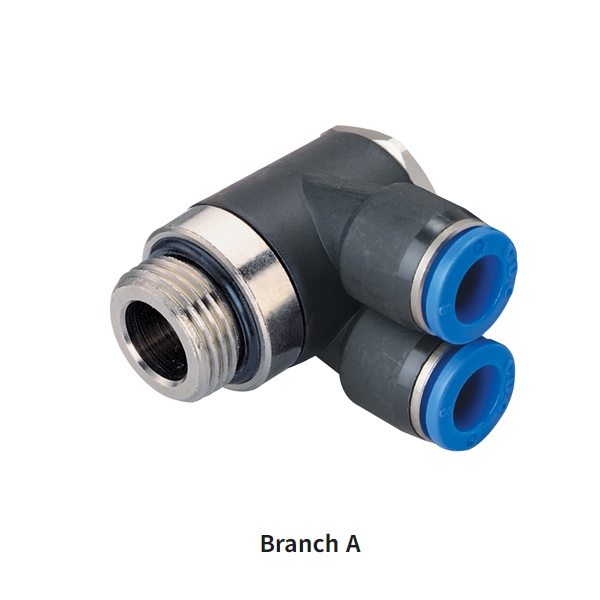

PA-G

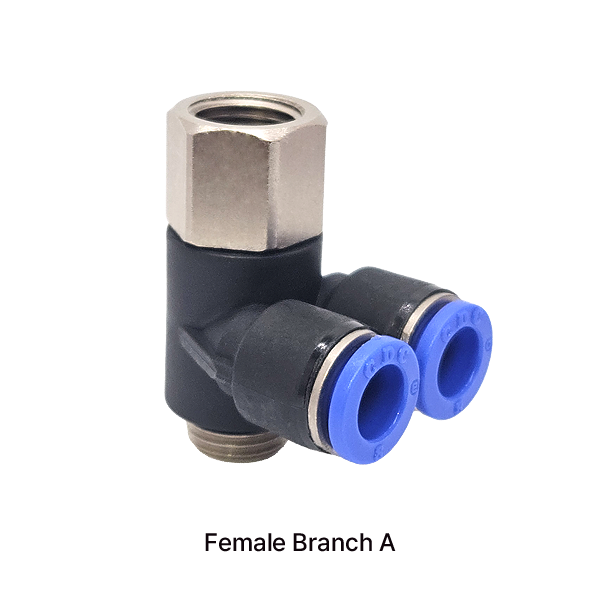

PAF-G
PAT-G(2)
PAT-G(3)
PC-M
PL-M
PT-M

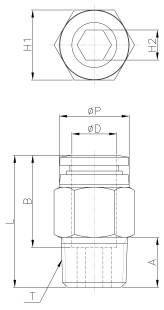

PST-M도면 · 상세 자료
상세 규격
| Model | ∅D | ∅P | T | L | A | B | H1(Hex) | H2(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PC 04-M5 | 4 | 10.0 | M5*0.8p | 20.5 | 3.6 | 14.8 | 10 | - | 2.5 | 7.0 | 100 |
|
|||
| PC 04-M6 | 4 | 10.0 | M6*1.0p | 20.9 | 4.1 | 14.8 | 10 | - | 3.0 | 8.0 | 100 |
|
|||
| PC 04-01 | 4 | 10.0 | R 1/8 | 22.0 | 8.0 | 14.8 | 10 | 3 | 3.0 | 9.0 | 100 |
|
|||
| PC 04-02 | 4 | 10.0 | R 1/4 | 21.0 | 10.0 | 14.8 | 14 | 3 | 3.0 | 16.0 | 100 |
|
|||
| PC 04-03 | 4 | 10.0 | R 3/8 | 22.0 | 11.0 | 14.8 | 17 | 3 | 3.0 | 28.0 | 100 |
|
|||
| PC 06-M5 | 6 | 12.0 | M5*0.8p | 22.7 | 3.6 | 16.4 | 12 | - | 2.5 | 10.0 | 100 |
|
|||
| PC 06-M6 | 6 | 12.0 | M6*1.0p | 23.0 | 4.1 | 16.4 | 12 | - | 3.0 | 10.0 | 100 |
|
|||
| PC 06-01 | 6 | 12.0 | R 1/8 | 23.4 | 8.0 | 16.4 | 12 | 4 | 4.0 | 10.0 | 100 |
|
|||
| PC 06-02 | 6 | 12.0 | R 1/4 | 21.9 | 10.0 | 16.4 | 14 | 5 | 5.0 | 14.0 | 100 |
|
|||
| PC 06-03 | 6 | 12.0 | R 3/8 | 22.9 | 11.0 | 16.4 | 17 | 5 | 5.0 | 25.0 | 100 |
|
|||
| PC 06-04 | 6 | 12.0 | R 1/2 | 29.2 | 14.0 | 16.4 | 19 | 5 | 5.0 | 53.0 | 50 |
|
|||
| PC 08-01 | 8 | 14.0 | R 1/8 | 28.4 | 8.0 | 18.4 | 14 | 5 | 5.0 | 15.0 | 100 |
|
|||
| PC 08-02 | 8 | 14.0 | R 1/4 | 26.4 | 10.0 | 18.4 | 14 | 6 | 6.0 | 16.0 | 100 |
|
|||
| PC 08-03 | 8 | 14.0 | R 3/8 | 23.9 | 11.0 | 18.4 | 17 | 6 | 6.0 | 24.0 | 100 |
|
|||
| PC 08-04 | 8 | 14.0 | R 1/2 | 29.4 | 14.0 | 18.4 | 19 | 6 | 6.0 | 49.0 | 50 |
|
|||
| PC 10-01 | 10 | 16.1 | R 1/8 | 29.9 | 8.0 | 19.7 | 17 | 5 | 5.0 | 21.0 | 100 |
|
|||
| PC 10-02 | 10 | 16.1 | R 1/4 | 31.4 | 10.0 | 19.7 | 17 | 6 | 6.0 | 24.0 | 100 |
|
|||
| PC 10-03 | 10 | 16.1 | R 3/8 | 27.5 | 11.0 | 19.7 | 17 | 8 | 8.0 | 24.0 | 100 |
|
|||
| PC 10-04 | 10 | 16.1 | R 1/2 | 29.9 | 14.0 | 19.7 | 19 | 8 | 8.0 | 45.0 | 50 |
|
|||
| PC 12-01 | 12 | 19.0 | R 1/8 | 33.2 | 8.0 | 21.9 | 19 | 5 | 5.0 | 30.0 | 50 |
|
|||
| PC 12-02 | 12 | 19.0 | R 1/4 | 33.7 | 10.0 | 21.9 | 19 | 6 | 6.0 | 30.0 | 50 |
|
|||
| PC 12-03 | 12 | 19.0 | R 3/8 | 30.7 | 11.0 | 21.9 | 19 | 8 | 8.0 | 29.0 | 50 |
|
|||
| PC 12-04 | 12 | 19.0 | R 1/2 | 30.2 | 14.0 | 21.9 | 19 | 8 | 8.0 | 38.0 | 50 |
|
|||
| PC 14-03 | 14 | 21.8 | R 3/8 | 36.6 | 11.0 | 23.8 | 22 | 10 | 10.0 | 42.0 | 25 |
|
|||
| PC 14-04 | 14 | 21.8 | R 1/2 | 34.0 | 14.0 | 23.8 | 22 | 10 | 10.0 | 49.0 | 25 |
|
|||
| PC 16-03 | 16 | 24.0 | R 3/8 | 37.5 | 11.0 | 24.0 | 24 | 10 | 10.0 | 51.0 | 25 |
|
|||
| PC 16-04 | 16 | 24.0 | R 1/2 | 40.5 | 14.0 | 24.0 | 24 | 10 | 10.0 | 65.0 | 25 |
|
|||
