CDC첨단 (씨디씨뉴매틱)
PXT-G
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

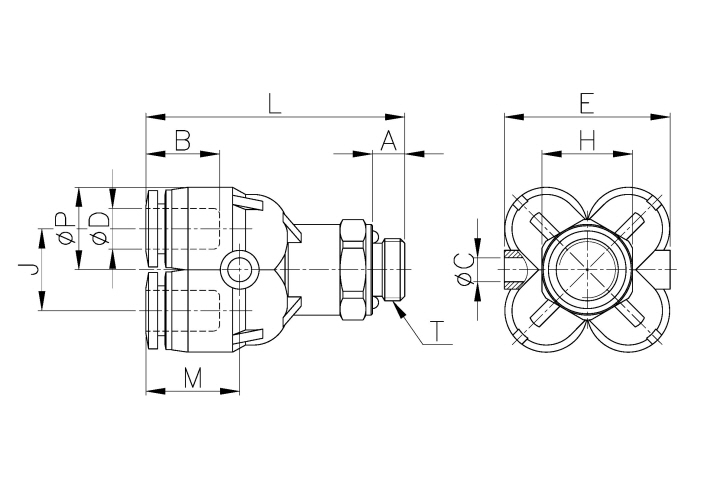

도면상세 치수표
| Model | ∅D | ∅P | T | L | E | J | ∅C | A | B | H(Hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXT04-G01 | 4 | 10.5 | G 1/8 | 38.7 | 21.2 | 10.6 | 3.3 | 5.0 | 15.3 | 14 | 4.0 | 19.0 | 50 |
|
|||
| PXT04-G02 | 4 | 10.5 | G 1/4 | 40.7 | 21.2 | 10.6 | 3.3 | 6.5 | 15.3 | 17 | 4.0 | 23.0 | 50 |
|
|||
| PXT06-G01 | 6 | 12.8 | G 1/8 | 40.0 | 25.6 | 12.7 | 3.3 | 5.0 | 16.4 | 14 | 6.0 | 24.0 | 25 |
|
|||
| PXT06-G02 | 6 | 12.8 | G 1/4 | 42.0 | 25.6 | 12.7 | 3.3 | 6.5 | 16.4 | 17 | 6.0 | 30.0 | 25 |
|
|||
