CDC첨단 (씨디씨뉴매틱)
PAF
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

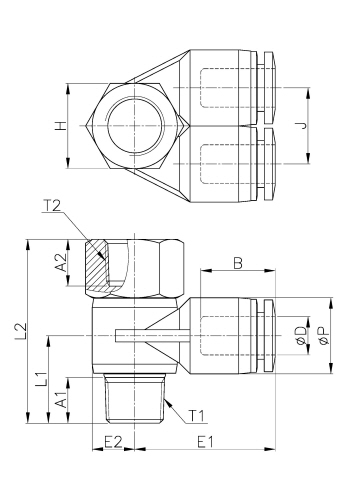

도면상세 치수표
| Model | ∅D | ∅P | T1 | T2 | L1 | L2 | J | E1 | E2 | A1 | A2 | B | H(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PAF04-M5 | 4 | 10.3 | M5*0.8p | M5*0.8p | 10.3 | 20.0 | 10.3 | 19.4 | 5.0 | 3.6 | 6.0 | 14.8 | 8 | 2.0 | 8.0 | 50 |
|
|||
| PAF06-01 | 6 | 12.5 | R 1/8 | Rc 1/8 | 14.9 | 30.7 | 12.5 | 23.1 | 7.0 | 8.0 | 9.0 | 16.4 | 14 | 3.5 | 22.0 | 25 |
|
|||
| PAF08-02 | 8 | 14.8 | R 1/4 | Rc 1/4 | 18.3 | 35.5 | 14.8 | 27.9 | 9.0 | 10.0 | 11.0 | 18.3 | 17 | 6.5 | 38.0 | 25 |
|
|||
| PAF10-02 | 10 | 17.5 | R 1/4 | Rc 1/4 | 19.7 | 35.5 | 17.5 | 30.9 | 9.0 | 10.0 | 11.0 | 20.2 | 17 | 5.1 | 39.0 | 25 |
|
|||
| PAF10-03 | 10 | 17.5 | R 3/8 | Rc 3/8 | 20.6 | 41.2 | 17.5 | 30.9 | 11.3 | 11.0 | 13.0 | 20.2 | 21 | 7.2 | 61.0 | 20 |
|
|||
| PAF12-03 | 12 | 20.5 | R 3/8 | Rc 3/8 | 22.1 | 41.2 | 20.5 | 35.8 | 11.3 | 11.0 | 13.0 | 22.4 | 21 | 6.8 | 70.0 | 12 |
|
|||
| PAF12-04 | 12 | 20.5 | R 1/2 | Rc 1/2 | 25.2 | 49.5 | 20.5 | 36.3 | 14.0 | 14.0 | 15.0 | 22.4 | 24 | 6.8 | 92.0 | 12 |
|
|||
