CDC첨단 (씨디씨뉴매틱)
PW
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

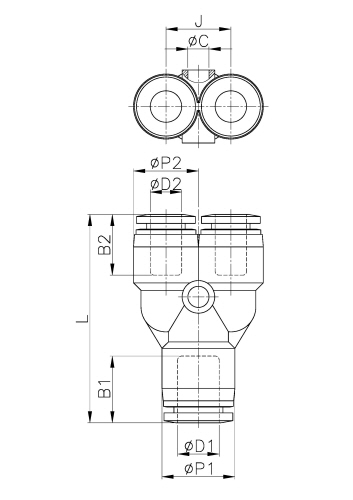

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P1 | ∅P2 | L | J | ∅C | B1 | B2 | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PW0604 | 6 | 4 | 13.0 | 10.5 | 37.6 | 10.5 | 3.3 | 17.6 | 16.0 | 3.3 | 7.0 | 100 |
|
|||
| PW0804 | 8 | 4 | 14.8 | 10.5 | 39.1 | 10.5 | 3.3 | 18.6 | 16.0 | 3.2 | 9.0 | 50 |
|
|||
| PW0806 | 8 | 6 | 14.6 | 13.0 | 41.7 | 13.0 | 3.3 | 18.6 | 17.6 | 5.0 | 11.0 | 50 |
|
|||
| PW1006 | 10 | 6 | 17.5 | 13.0 | 43.0 | 13.0 | 3.3 | 19.8 | 17.4 | 5.0 | 13.0 | 50 |
|
|||
| PW1008 | 10 | 8 | 17.5 | 14.6 | 44.5 | 14.6 | 4.3 | 19.8 | 18.6 | 5.0 | 15.0 | 50 |
|
|||
| PW1208 | 12 | 8 | 21.0 | 14.8 | 47.4 | 14.8 | 3.3 | 22.2 | 18.6 | 6.4 | 20.0 | 25 |
|
|||
| PW1210 | 12 | 10 | 21.0 | 17.5 | 50.7 | 17.5 | 4.5 | 22.8 | 19.9 | 7.0 | 24.0 | 25 |
|
|||
| PW1612 | 16 | 12 | 25.5 | 21.0 | 57.0 | 21.0 | 5.3 | 24.1 | 22.8 | 9.0 | 33.6 | 15 |
|
|||
