CDC첨단 (씨디씨뉴매틱)
PHT-G(1)
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

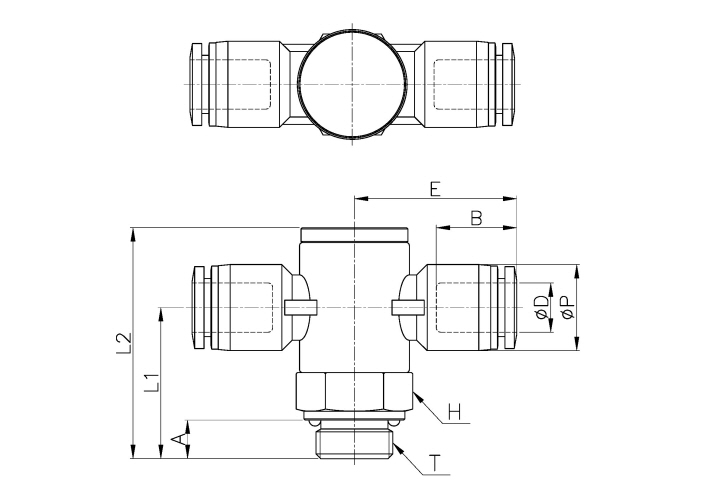

도면상세 치수표
| Model | ∅D | ∅P | T | L1 | L2 | E | A | B | H(Hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHT04-G01(1) | 4 | 10.5 | G 1/8 | 20.5 | 31.9 | 23.3 | 5.0 | 14.8 | 14 | 3.2 | 30.0 | 25 |
|
|||
| PHT04-G02(1) | 4 | 10.5 | G 1/4 | 25.5 | 38.9 | 25.1 | 6.5 | 14.8 | 17 | 3.2 | 46.0 | 25 |
|
|||
| PHT04-G03(1) | 4 | 10.5 | G 3/8 | 26.0 | 39.9 | 27.0 | 6.5 | 14.8 | 21 | 3.2 | 68.0 | 25 |
|
|||
| PHT04-G04(1) | 4 | 10.5 | G 1/2 | 29.6 | 45.1 | 29.0 | 8.0 | 14.8 | 24 | 3.2 | 98.0 | 20 |
|
|||
| PHT06-G01(1) | 6 | 12.5 | G 1/8 | 20.5 | 31.9 | 24.1 | 5.0 | 16.4 | 14 | 4.0 | 31.0 | 25 |
|
|||
| PHT06-G02(1) | 6 | 12.5 | G 1/4 | 25.5 | 38.9 | 26.0 | 6.5 | 16.4 | 17 | 5.0 | 47.0 | 25 |
|
|||
| PHT06-G03(1) | 6 | 12.5 | G 3/8 | 26.0 | 39.9 | 27.9 | 6.5 | 16.4 | 21 | 5.0 | 70.0 | 25 |
|
|||
| PHT06-G04(1) | 6 | 12.5 | G 1/2 | 29.6 | 45.1 | 29.3 | 8.0 | 16.4 | 24 | 5.0 | 100.0 | 20 |
|
|||
| PHT08-G01(1) | 8 | 14.5 | G 1/8 | 20.5 | 31.9 | 25.6 | 5.0 | 18.3 | 14 | 5.0 | 33.0 | 25 |
|
|||
| PHT08-G02(1) | 8 | 14.5 | G 1/4 | 25.5 | 38.9 | 27.4 | 6.5 | 18.3 | 17 | 7.0 | 48.0 | 25 |
|
|||
| PHT08-G03(1) | 8 | 14.5 | G 3/8 | 26.0 | 39.9 | 29.3 | 6.5 | 18.3 | 21 | 7.0 | 71.0 | 25 |
|
|||
| PHT08-G04(1) | 8 | 14.5 | G 1/2 | 29.6 | 45.1 | 30.7 | 8.0 | 18.3 | 24 | 7.0 | 102.0 | 20 |
|
|||
| PHT10-G01(1) | 10 | 17.5 | G 1/8 | 20.5 | 31.9 | 28.1 | 5.0 | 20.2 | 14 | 5.0 | 37.0 | 25 |
|
|||
| PHT10-G02(1) | 10 | 17.5 | G 1/4 | 25.5 | 38.9 | 29.8 | 6.5 | 20.2 | 17 | 8.0 | 52.0 | 25 |
|
|||
| PHT10-G03(1) | 10 | 17.5 | G 3/8 | 26.0 | 39.9 | 31.9 | 6.5 | 20.2 | 21 | 8.0 | 75.0 | 25 |
|
|||
| PHT10-G04(1) | 10 | 17.5 | G 1/2 | 29.6 | 45.1 | 33.7 | 8.0 | 20.2 | 24 | 8.0 | 105.0 | 20 |
|
|||
| PHT12-G02(1) | 12 | 20.5 | G 1/4 | 25.5 | 38.9 | 33.0 | 6.5 | 22.9 | 17 | 8.0 | 60.0 | 20 |
|
|||
| PHT12-G03(1) | 12 | 20.5 | G 3/8 | 26.0 | 39.9 | 35.1 | 6.5 | 22.9 | 21 | 8.0 | 82.0 | 20 |
|
|||
| PHT12-G04(1) | 12 | 20.5 | G 1/2 | 29.6 | 45.1 | 37.4 | 8.0 | 22.9 | 24 | 8.0 | 112.0 | 15 |
|
|||
