CDC첨단 (씨디씨뉴매틱)
PWJ
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

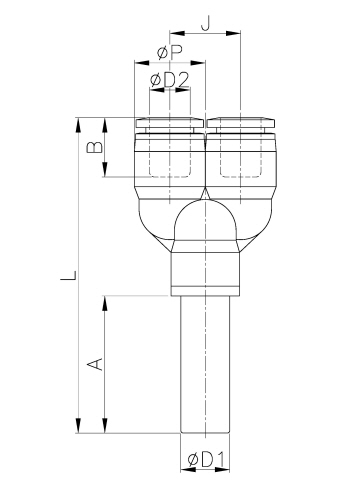

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | L | J | A | B | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWJ06-04 | 6 | 4 | 10.5 | 57.4 | 10.5 | 25.0 | 15.5 | 2.6 | 6.0 | 100 |
|
|||
| PWJ08-06 | 8 | 6 | 12.5 | 59.4 | 12.5 | 26.0 | 16.9 | 4.0 | 10.0 | 50 |
|
|||
| PWJ10-08 | 10 | 8 | 14.5 | 64.4 | 14.5 | 28.0 | 18.6 | 5.6 | 13.0 | 50 |
|
|||
| PWJ12-10 | 12 | 10 | 17.6 | 70.8 | 17.6 | 30.0 | 20.3 | 7.5 | 20.0 | 25 |
|
|||
