PYJ
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

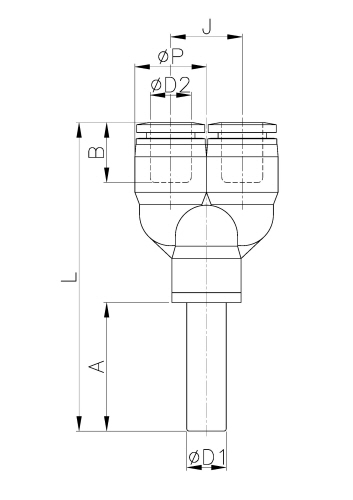

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | L | J | A | B | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PYJ04 | 4 | 4 | 10.5 | 56.4 | 10.5 | 24.0 | 15.5 | 2.6 | 5.0 | 100 |
|
|||
| PYJ06 | 6 | 6 | 12.5 | 58.4 | 12.5 | 25.0 | 16.9 | 4.0 | 9.0 | 50 |
|
|||
| PYJ08 | 8 | 8 | 14.5 | 62.4 | 14.5 | 26.0 | 18.6 | 5.6 | 11.0 | 50 |
|
|||
| PYJ10 | 10 | 10 | 17.6 | 68.6 | 17.6 | 28.0 | 20.3 | 7.0 | 18.0 | 25 |
|
|||
| PYJ12 | 12 | 12 | 21.0 | 75.7 | 21.0 | 30.0 | 22.7 | 9.0 | 28.0 | 25 |
|
|||
