CDC첨단 (씨디씨뉴매틱)
PXJ
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

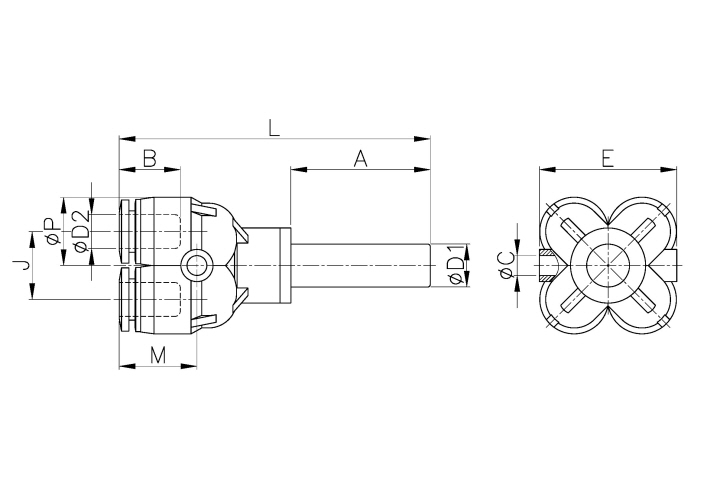

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | L | E | J | ∅C | A | B | M | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXJ0604 | 6 | 4 | 10.5 | 55.7 | 21.2 | 10.6 | 3.3 | 25.0 | 15.3 | 13.9 | 2.4 | 13.0 | 25 |
|
|||
| PXJ0806 | 8 | 6 | 12.8 | 58.0 | 25.6 | 12.7 | 3.3 | 26.0 | 16.4 | 15.5 | 4.0 | 18.0 | 25 |
|
|||
