PGJ
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

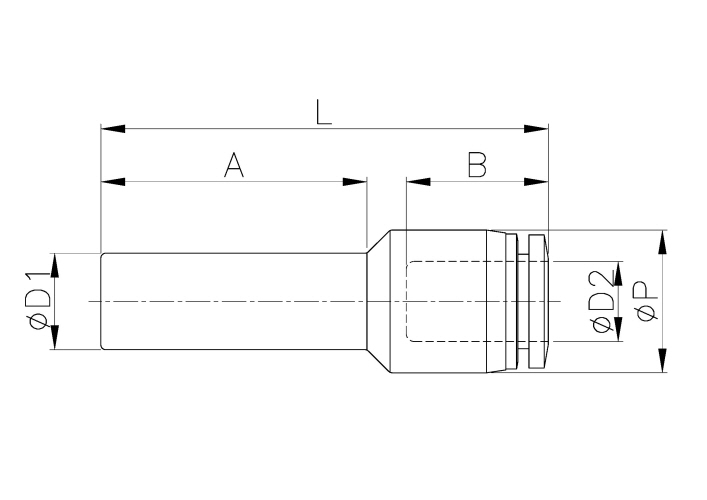

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | L | A | B | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PGJ0406 | 4 | 6 | 12.5 | 40.0 | 21.0 | 16.4 | 2.5 | 2.9 | 100 |
|
|||
| PGJ0604 | 6 | 4 | 10.5 | 37.7 | 21.8 | 14.8 | 3.0 | 3.0 | 100 |
|
|||
| PGJ0608 | 6 | 8 | 14.8 | 43.5 | 22.5 | 18.4 | 4.0 | 4.2 | 100 |
|
|||
| PGJ0804 | 8 | 4 | 10.5 | 39.7 | 24.8 | 14.8 | 3.0 | 4.0 | 100 |
|
|||
| PGJ0806 | 8 | 6 | 12.5 | 40.0 | 23.8 | 16.4 | 4.8 | 5.0 | 100 |
|
|||
| PGJ1006 | 10 | 6 | 12.5 | 44.0 | 28.8 | 16.4 | 4.0 | 6.0 | 50 |
|
|||
| PGJ1008 | 10 | 8 | 14.8 | 46.4 | 27.6 | 18.3 | 6.8 | 7.0 | 50 |
|
|||
| PGJ1206 | 12 | 6 | 12.5 | 50.0 | 30.5 | 16.4 | 5.0 | 6.0 | 50 |
|
|||
| PGJ1208 | 12 | 8 | 14.8 | 50.4 | 32.6 | 18.3 | 6.0 | 7.0 | 50 |
|
|||
| PGJ1210 | 12 | 10 | 17.5 | 52.9 | 31.2 | 20.2 | 8.0 | 8.0 | 50 |
|
|||
| PGJ1216 | 12 | 16 | 25.5 | 58.5 | 33.25 | 24.1 | 8.0 |
|
|||||
| PGJ1612 | 16 | 12 | 20.5 | 63.3 | 37.7 | 23.1 | 10.0 | 16.0 | 25 |
|
|||
