CDC첨단 (씨디씨뉴매틱)
PLJ
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

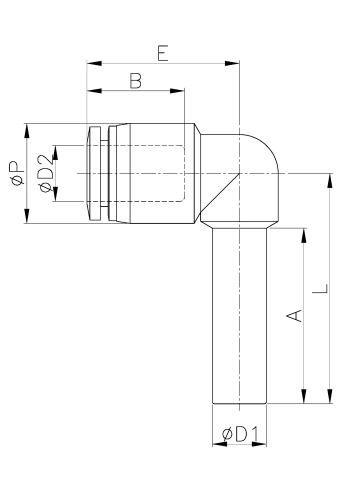

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | L | E | A | B | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLJ04 | 4 | 4 | 10.5 | 28.4 | 18.5 | 22.0 | 14.8 | 2.0 | 4.0 | 100 |
|
|||
| PLJ06 | 6 | 6 | 12.5 | 31.4 | 20.3 | 24.0 | 16.4 | 4.0 | 9.0 | 100 |
|
|||
| PLJ08 | 8 | 8 | 14.8 | 34.1 | 22.6 | 26.0 | 18.3 | 6.0 | 8.0 | 50 |
|
|||
| PLJ10 | 10 | 10 | 17.5 | 37.9 | 24.3 | 28.0 | 20.2 | 7.0 | 10.0 | 50 |
|
|||
| PLJ12 | 12 | 12 | 20.5 | 41.5 | 28.1 | 30.0 | 22.9 | 9.0 | 17.0 | 25 |
|
|||
| PLJ16 | 16 | 16 | 25.5 | 59.8 | 32.8 | 32.0 | 24.1 | 12.0 | 36.0 | 20 |
|
|||
| PLJ06-04 | 6 | 4 | 10.5 | 38.5 | 18.5 | 25.0 | 14.8 | 2.5 | 6.0 | 100 |
|
|||
| PLJ08-06 | 8 | 6 | 12.5 | 41.5 | 20.3 | 26.0 | 16.4 | 4.0 | 8.0 | 50 |
|
|||
| PLJ10-08 | 10 | 8 | 14.8 | 45.0 | 22.9 | 28.0 | 18.3 | 5.6 | 9.0 | 50 |
|
|||
| PLJ12-10 | 12 | 10 | 17.5 | 48.0 | 24.6 | 30.0 | 20.2 | 7.5 | 14.0 | 25 |
|
|||
