CDC첨단 (씨디씨뉴매틱)
PG
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

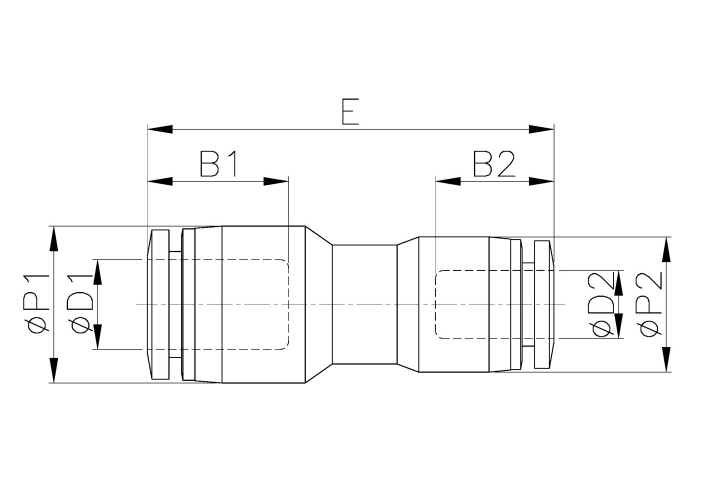

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P1 | ∅P2 | E | B1 | B2 | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PG0604 | 6 | 4 | 12.5 | 10.5 | 35.0 | 16.4 | 14.8 | 3.0 | 6.0 | 100 |
|
|||
| PG0804 | 8 | 4 | 14.8 | 10.5 | 38.1 | 18.3 | 14.8 | 3.2 | 7.0 | 100 |
|
|||
| PG0806 | 8 | 6 | 14.5 | 12.5 | 37.6 | 18.3 | 16.4 | 4.0 | 8.0 | 100 |
|
|||
| PG1006 | 10 | 6 | 17.5 | 12.5 | 39.9 | 20.2 | 16.4 | 5.0 | 9.0 | 50 |
|
|||
| PG1008 | 10 | 8 | 17.5 | 14.5 | 40.0 | 20.2 | 18.3 | 6.5 | 10.0 | 50 |
|
|||
| PG1208 | 12 | 8 | 20.5 | 14.8 | 45.5 | 22.9 | 18.3 | 6.4 | 13.0 | 50 |
|
|||
| PG1210 | 12 | 10 | 20.5 | 17.5 | 43.9 | 22.9 | 20.2 | 8.0 | 14.0 | 50 |
|
|||
| PG1412 | 14 | 12 | 23.0 | 20.5 | 49.4 | 23.7 | 22.9 | 10.0 | 21.0 | 25 |
|
|||
| PG1612 | 16 | 12 | 25.5 | 20.5 | 49.9 | 24.1 | 22.9 | 10.0 | 25.0 | 25 |
|
|||
