CDC첨단 (씨디씨뉴매틱)
PUC
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

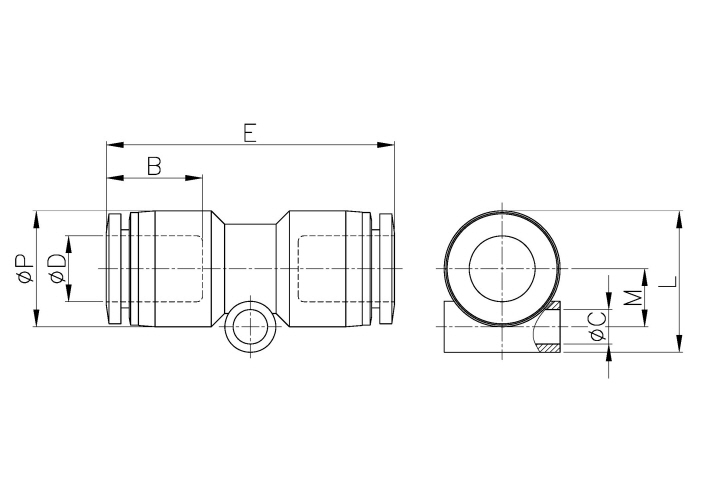

도면상세 치수표
| Model | ∅D | ∅P | L | E | ∅C | B | M | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PUC04 | 4 | 10.5 | 12.8 | 33.9 | 3.3 | 14.8 | 4.5 | 3.4 | 4.0 | 100 |
|
|||
| PUC06 | 6 | 12.5 | 15.3 | 36.4 | 3.3 | 16.4 | 6.0 | 5.0 | 7.0 | 100 |
|
|||
| PUC08 | 8 | 14.8 | 18.4 | 39.2 | 4.5 | 18.3 | 7.5 | 6.8 | 9.0 | 50 |
|
|||
| PUC10 | 10 | 17.5 | 20.1 | 43.5 | 4.3 | 19.7 | 7.8 | 8.0 | 13.0 | 50 |
|
|||
| PUC12 | 12 | 20.5 | 23.7 | 48.3 | 4.3 | 22.9 | 9.9 | 10.0 | 20.0 | 25 |
|
|||
| PUC14 | 14 | 23.0 | - | 50.0 | - | 23.7 | - | 12.0 | 21.0 | 25 |
|
|||
| PUC16 | 16 | 25.5 | - | 51.6 | - | 24.1 | - | 13.0 | 29.0 | 25 |
|
|||
