PUL
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

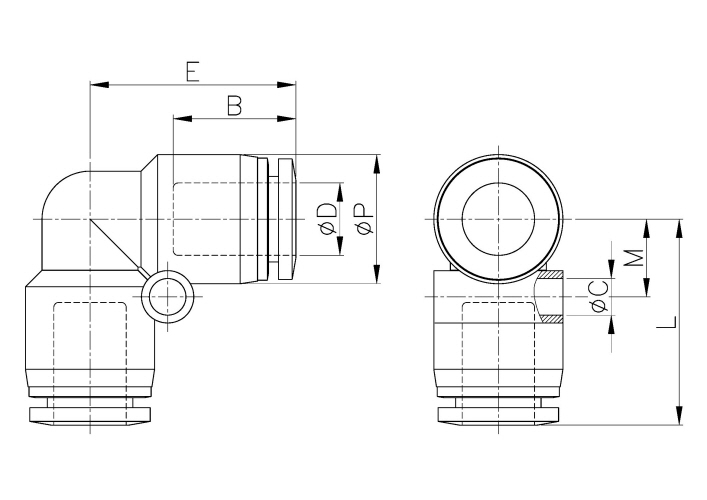

도면상세 치수표
| Model | ∅D | ∅P | L | E | ∅C | B | M | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PUL04 | 4 | 10.6 | 18.7 | 18.7 | 3.3 | 14.8 | 6.9 | 3.4 | 5.0 | 100 |
|
|||
| PUL06 | 6 | 12.5 | 21.3 | 21.3 | 4.2 | 16.4 | 8.4 | 5.0 | 6.0 | 100 |
|
|||
| PUL08 | 8 | 14.8 | 23.6 | 23.6 | 4.2 | 18.3 | 8.9 | 6.8 | 9.0 | 50 |
|
|||
| PUL10 | 10 | 17.5 | 25.4 | 25.4 | 4.3 | 20.2 | 10.9 | 8.0 | 13.0 | 50 |
|
|||
| PUL12 | 12 | 20.5 | 29.9 | 29.9 | 4.3 | 22.9 | 12.4 | 10.0 | 22.0 | 25 |
|
|||
| PUL14 | 14 | 23.0 | 31.9 | 31.9 | 4.3 | 23.7 | 13.7 | 12.0 | 24.0 | 20 |
|
|||
| PUL16 | 16 | 25.5 | 34.3 | 34.3 | 5.3 | 24.1 | 15.9 | 13.0 | 36.0 | 20 |
|
|||
