CDC첨단 (씨디씨뉴매틱)
PUT
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

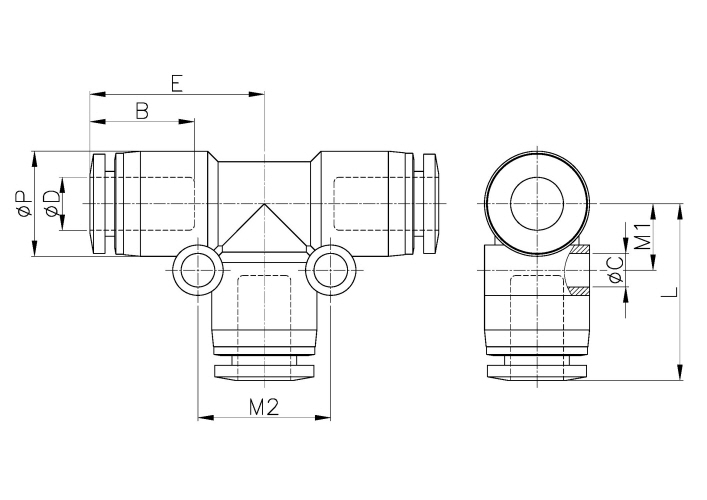

도면상세 치수표
| Model | ∅D | ∅P | L | E | ∅C | B | M1 | M2 | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PUT04 | 4 | 10.5 | 18.7 | 18.0 | 3.3 | 14.8 | 6.8 | 12.8 | 3.4 | 7.0 | 100 |
|
|||
| PUT06 | 6 | 12.5 | 21.0 | 20.8 | 3.3 | 16.4 | 7.9 | 15.8 | 5.0 | 10.0 | 50 |
|
|||
| PUT08 | 8 | 14.8 | 23.6 | 22.6 | 4.5 | 18.3 | 9.7 | 19.3 | 6.8 | 13.0 | 50 |
|
|||
| PUT10 | 10 | 17.5 | 25.5 | 24.3 | 4.3 | 19.7 | 10.9 | 21.8 | 8.0 | 19.0 | 25 |
|
|||
| PUT12 | 12 | 20.5 | 29.9 | 28.7 | 4.3 | 22.9 | 12.4 | 24.6 | 10.0 | 29.0 | 25 |
|
|||
| PUT14 | 14 | 23.0 | 31.9 | 31.9 | 4.3 | 23.7 | 13.7 | 27.3 | 12.0 | 39.0 | 15 |
|
|||
| PUT16 | 16 | 25.5 | 34.3 | 34.3 | 5.3 | 24.1 | 15.9 | 31.8 | 13.0 | 50.0 | 15 |
|
|||
