CDC첨단 (씨디씨뉴매틱)
PWT-G
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

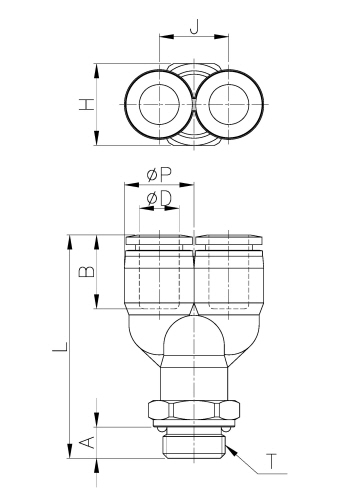

도면상세 치수표
| Model | ∅D | ∅P | T | L | J | A | B | H(Hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWT04-G01 | 4 | 10.5 | G 1/8 | 40.4 | 10.5 | 5.0 | 15.5 | 14 | 3.0 | 14.0 | 100 |
|
|||
| PWT04-G02 | 4 | 10.5 | G 1/4 | 42.4 | 10.5 | 6.5 | 15.5 | 17 | 3.0 | 18.0 | 100 |
|
|||
| PWT04-G03 | 4 | 10.5 | G 3/8 | 41.9 | 10.5 | 6.5 | 15.5 | 20 | 3.0 | 23.0 | 50 |
|
|||
| PWT06-G01 | 6 | 12.5 | G 1/8 | 41.4 | 12.5 | 5.0 | 16.9 | 14 | 4.0 | 19.0 | 50 |
|
|||
| PWT06-G02 | 6 | 12.5 | G 1/4 | 43.4 | 12.5 | 6.5 | 16.9 | 17 | 4.0 | 21.0 | 50 |
|
|||
| PWT06-G03 | 6 | 12.5 | G 3/8 | 42.9 | 12.5 | 6.5 | 16.9 | 20 | 4.0 | 26.0 | 50 |
|
|||
| PWT06-G04 | 6 | 12.5 | G 1/2 | 44.4 | 12.5 | 8.0 | 16.9 | 24 | 4.0 | 40.0 | 25 |
|
|||
| PWT08-G01 | 8 | 14.5 | G 1/8 | 44.4 | 14.5 | 5.0 | 18.6 | 14 | 6.0 | 20.0 | 50 |
|
|||
| PWT08-G02 | 8 | 14.5 | G 1/4 | 46.4 | 14.5 | 6.5 | 18.6 | 17 | 6.0 | 25.0 | 50 |
|
|||
| PWT08-G03 | 8 | 14.5 | G 3/8 | 45.9 | 14.5 | 6.5 | 18.6 | 20 | 6.0 | 31.0 | 50 |
|
|||
| PWT08-G04 | 8 | 14.5 | G 1/2 | 47.4 | 14.5 | 8.0 | 18.6 | 24 | 6.0 | 43.0 | 25 |
|
|||
| PWT10-G01 | 10 | 17.6 | G 1/8 | 48.3 | 17.6 | 5.0 | 20.3 | 17 | 6.0 | 33.0 | 25 |
|
|||
| PWT10-G02 | 10 | 17.6 | G 1/4 | 50.3 | 17.6 | 6.5 | 20.3 | 17 | 8.0 | 32.0 | 25 |
|
|||
| PWT10-G03 | 10 | 17.6 | G 3/8 | 49.8 | 17.6 | 6.5 | 20.3 | 20 | 8.0 | 38.0 | 25 |
|
|||
| PWT10-G04 | 10 | 17.6 | G 1/2 | 51.3 | 17.6 | 8.0 | 20.3 | 24 | 8.0 | 45.0 | 25 |
|
|||
| PWT12-G02 | 12 | 21.0 | G 1/4 | 55.2 | 21.0 | 6.5 | 22.7 | 19 | 8.0 | 47.0 | 25 |
|
|||
| PWT12-G03 | 12 | 21.0 | G 3/8 | 54.7 | 21.0 | 6.5 | 22.7 | 20 | 10.0 | 47.0 | 25 |
|
|||
| PWT12-G04 | 12 | 21.0 | G 1/2 | 56.2 | 21.0 | 8.0 | 22.7 | 24 | 10.0 | 66.0 | 25 |
|
|||
