CDC첨단 (씨디씨뉴매틱)
PT-M
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

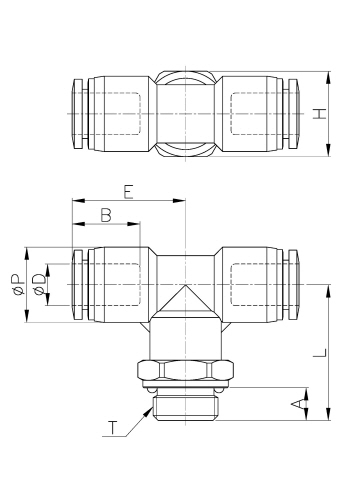

도면상세 치수표
| Model | ∅D | ∅P | T | L | E | A | B | H(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PT 06-M12 | 6 | 12.5 | M12*1.5p | 27.5 | 20.3 | 8.0 | 16.4 | 17 | 4.0 | 21.5 | 50 |
|
|||
| PT 06-M14 | 6 | 12.5 | M14*1.5p | 27.5 | 20.3 | 8.0 | 16.4 | 19 | 4.0 | 26.3 | 50 |
|
|||
| PT 06-M16 | 6 | 12.5 | M16*1.5p | 26.5 | 20.3 | 8.0 | 16.4 | 20 | 4.0 | 23.3 | 50 |
|
|||
| PT 06-M22 | 6 | 12.5 | M22*1.5p | 26.5 | 20.3 | 8.0 | 16.4 | 24 | 4.0 | 34.9 | 25 |
|
|||
| PT 08-M12 | 8 | 15.0 | M12*1.5p | 29.0 | 22.7 | 8.0 | 18.3 | 17 | 6.0 | 25.2 | 50 |
|
|||
| PT 08-M14 | 8 | 15.0 | M14*1.5p | 29.0 | 22.7 | 8.0 | 18.3 | 19 | 6.0 | 28.7 | 50 |
|
|||
| PT 08-M16 | 8 | 15.0 | M16*1.5p | 28.0 | 22.7 | 8.0 | 18.3 | 20 | 6.0 | 27.2 | 50 |
|
|||
| PT 08-M22 | 8 | 15.0 | M22*1.5p | 28.0 | 22.7 | 8.0 | 18.3 | 24 | 6.0 | 40.9 | 25 |
|
|||
| PT 10-M12 | 10 | 17.5 | M12*1.5p | 29.5 | 25.3 | 8.0 | 20.2 | 17 | 7.0 | 28.9 | 25 |
|
|||
| PT 10-M14 | 10 | 17.5 | M14*1.5p | 29.5 | 25.3 | 8.0 | 20.2 | 19 | 8.0 | 32.8 | 25 |
|
|||
| PT 10-M16 | 10 | 17.5 | M16*1.5p | 28.5 | 25.3 | 8.0 | 20.2 | 20 | 8.0 | 31.3 | 25 |
|
|||
| PT 10-M22 | 10 | 17.5 | M22*1.5p | 28.5 | 25.3 | 8.0 | 20.2 | 24 | 8.0 | 42.1 | 25 |
|
|||
| PT 12-M12 | 12 | 20.5 | M12*1.5p | 32.4 | 28.9 | 8.0 | 22.9 | 19 | 7.0 | 43.8 | 25 |
|
|||
| PT 12-M14 | 12 | 20.5 | M14*1.5p | 32.4 | 28.9 | 8.0 | 22.9 | 20 | 8.0 | 48.9 | 25 |
|
|||
| PT 12-M16 | 12 | 20.5 | M16*1.5p | 31.4 | 28.9 | 8.0 | 22.9 | 20 | 10.0 | 41.5 | 25 |
|
|||
| PT 12-M22 | 12 | 20.5 | M22*1.5p | 31.4 | 28.9 | 8.0 | 22.9 | 24 | 10.0 | 53.7 | 20 |
|
|||
