PTF-G
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

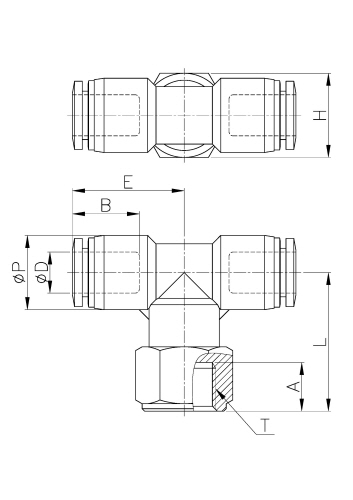

도면상세 치수표
| Model | ∅D | ∅P | T | L | E | A | B | H(hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTF04-G01 | 4 | 10.5 | G 1/8 | 22.5 | 18.5 | 9.0 | 14.8 | 14 | 3.0 | 16.0 | 100 |
|
|||
| PTF04-G02 | 4 | 10.5 | G 1/4 | 24.5 | 18.5 | 11.0 | 14.8 | 17 | 3.0 | 22.0 | 50 |
|
|||
| PTF06-G01 | 6 | 12.5 | G 1/8 | 24.5 | 20.3 | 9.0 | 16.4 | 14 | 4.0 | 20.0 | 50 |
|
|||
| PTF06-G02 | 6 | 12.5 | G 1/4 | 26.5 | 20.3 | 11.0 | 16.4 | 17 | 4.0 | 24.0 | 50 |
|
|||
| PTF06-G03 | 6 | 12.5 | G 3/8 | 27.5 | 20.3 | 12.0 | 16.4 | 22 | 4.0 | 39.0 | 25 |
|
|||
| PTF08-G01 | 8 | 15.0 | G 1/8 | 26.0 | 22.6 | 9.0 | 18.3 | 14 | 6.0 | 23.0 | 50 |
|
|||
| PTF08-G02 | 8 | 15.0 | G 1/4 | 28.0 | 22.6 | 11.0 | 18.3 | 17 | 6.0 | 28.0 | 25 |
|
|||
| PTF08-G03 | 8 | 15.0 | G 3/8 | 29.0 | 22.6 | 12.0 | 18.3 | 22 | 6.0 | 43.0 | 25 |
|
|||
| PTF08-G04 | 8 | 15.0 | G 1/2 | 31.0 | 22.6 | 14.0 | 18.3 | 24 | 6.0 | 44.0 | 25 |
|
|||
| PTF10-G01 | 10 | 17.5 | G 1/8 | 28.5 | 25.2 | 9.0 | 20.2 | 17 | 7.0 | 43.0 | 25 |
|
|||
| PTF10-G02 | 10 | 17.5 | G 1/4 | 28.5 | 25.2 | 11.0 | 20.2 | 17 | 7.0 | 35.0 | 25 |
|
|||
| PTF10-G03 | 10 | 17.5 | G 3/8 | 29.5 | 25.2 | 12.0 | 20.2 | 22 | 7.0 | 45.0 | 20 |
|
|||
| PTF10-G04 | 10 | 17.5 | G 1/2 | 31.5 | 25.2 | 14.0 | 20.2 | 24 | 7.0 | 46.0 | 20 |
|
|||
| PTF12-G02 | 12 | 20.5 | G 1/4 | 31.4 | 28.7 | 11.0 | 22.9 | 19 | 10.0 | 50.0 | 20 |
|
|||
| PTF12-G03 | 12 | 20.5 | G 3/8 | 32.4 | 28.7 | 12.0 | 22.9 | 22 | 10.0 | 58.0 | 20 |
|
|||
| PTF12-G04 | 12 | 20.5 | G 1/2 | 34.4 | 28.7 | 14.0 | 22.9 | 24 | 10.0 | 58.0 | 15 |
|
|||
