CDC첨단 (씨디씨뉴매틱)
PKD
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

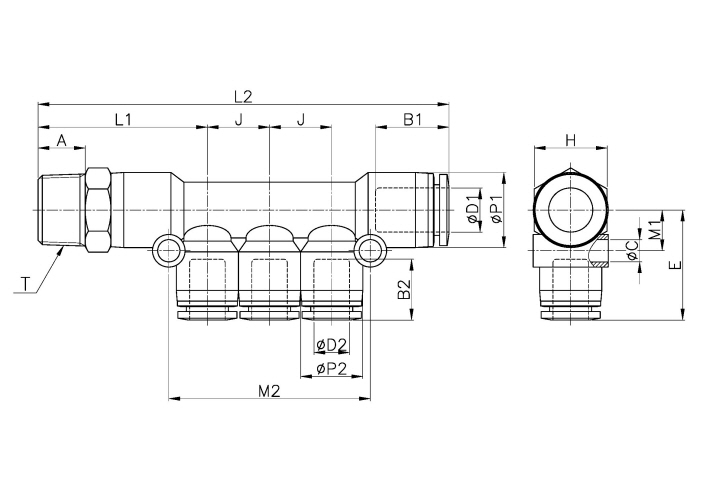

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P1 | ∅P2 | T | L1 | L2 | E | ∅C | A | B1 | B2 | J | M1 | M2 | H(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PKD0604-01 | 6 | 4 | 12.5 | 10.5 | R 1/8 | 30.1 | 72.1 | 19.5 | 3.3 | 8.0 | 16.4 | 14.8 | 10.5 | 7.6 | 34.0 | 12 | 3.0 | 20.0 | 25 |
|
|||
| PKD0604-02 | 6 | 4 | 12.5 | 10.5 | R 1/4 | 33.1 | 75.1 | 19.5 | 3.3 | 10.0 | 16.4 | 14.8 | 10.5 | 7.6 | 34.0 | 14 | 3.0 | 25.2 | 25 |
|
|||
| PKD0804-01 | 8 | 4 | 14.5 | 10.5 | R 1/8 | 30.9 | 74.1 | 20.7 | 4.3 | 8.0 | 18.3 | 14.8 | 10.5 | 9.2 | 34.8 | 14 | 3.0 | 23.1 | 25 |
|
|||
| PKD0804-02 | 8 | 4 | 14.5 | 10.5 | R 1/4 | 33.9 | 77.1 | 20.7 | 4.3 | 10.0 | 18.3 | 14.8 | 10.5 | 9.2 | 34.8 | 14 | 3.0 | 30.0 | 25 |
|
|||
| PKD0806-01 | 8 | 6 | 14.5 | 12.5 | R 1/8 | 31.9 | 80.1 | 22.2 | 4.3 | 8.0 | 18.3 | 16.4 | 12.5 | 9.3 | 41.1 | 14 | 5.0 | 26.8 | 25 |
|
|||
| PKD0806-02 | 8 | 6 | 14.5 | 12.5 | R 1/4 | 34.9 | 83.1 | 22.2 | 4.3 | 10.0 | 18.3 | 16.4 | 12.5 | 9.3 | 41.1 | 14 | 5.0 | 33.0 | 25 |
|
|||
| PKD1006-02 | 10 | 6 | 17.5 | 12.5 | R 1/4 | 37.9 | 89.6 | 22.8 | 4.3 | 10.0 | 20.2 | 16.4 | 12.5 | 9.5 | 41.7 | 17 | 5.0 | 40.3 | 25 |
|
|||
| PKD1006-03 | 10 | 6 | 17.5 | 12.5 | R 3/8 | 38.9 | 90.6 | 22.8 | 4.3 | 11.0 | 20.2 | 16.4 | 12.5 | 9.5 | 41.7 | 17 | 5.0 | 47.0 | 20 |
|
|||
| PKD1008-02 | 10 | 8 | 17.5 | 14.5 | R 1/4 | 38.5 | 94.9 | 25.7 | 4.3 | 10.0 | 20.2 | 18.3 | 14.5 | 9.5 | 47.0 | 17 | 6.8 | 44.3 | 20 |
|
|||
