CDC첨단 (씨디씨뉴매틱)
PLM
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

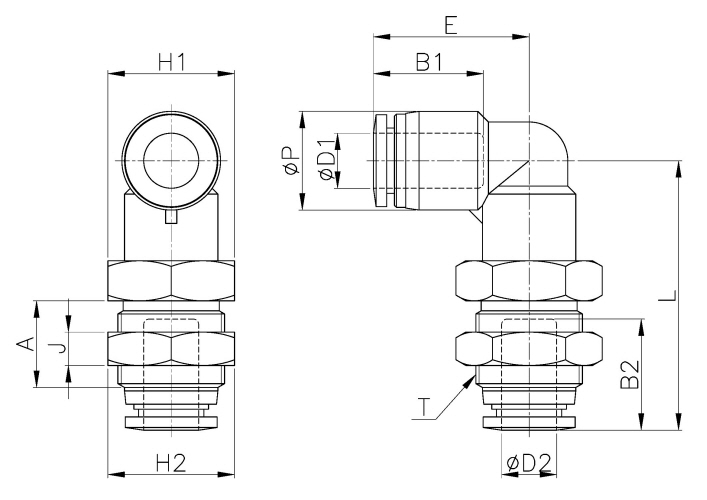

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P | T | L | E | A | B1 | B2 | J | H1(Hex) | H2(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLM04 | 4 | 4 | 10.5 | M12*1.0p | 32.5 | 18.5 | 10.5 | 14.8 | 14.8 | 4.0 | 14 | 14 | 3.0 | 19.0 | 100 |
|
|||
| PLM06 | 6 | 6 | 12.5 | M14*1.0p | 38.2 | 20.3 | 12.5 | 16.4 | 16.4 | 4.0 | 17 | 17 | 4.0 | 31.0 | 50 |
|
|||
| PLM08 | 8 | 8 | 14.8 | M16*1.0p | 40.4 | 22.9 | 13.0 | 18.3 | 18.4 | 5.0 | 19 | 19 | 6.0 | 39.0 | 50 |
|
|||
| PLM10 | 10 | 10 | 17.5 | M20*1.0p | 41.9 | 24.6 | 13.5 | 20.2 | 19.7 | 5.0 | 24 | 24 | 7.0 | 57.0 | 25 |
|
|||
| PLM12 | 12 | 12 | 20.5 | M22*1.0p | 48.1 | 28.7 | 16.5 | 22.9 | 21.9 | 5.0 | 26 | 26 | 10.0 | 79.0 | 25 |
|
|||
