PIG
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

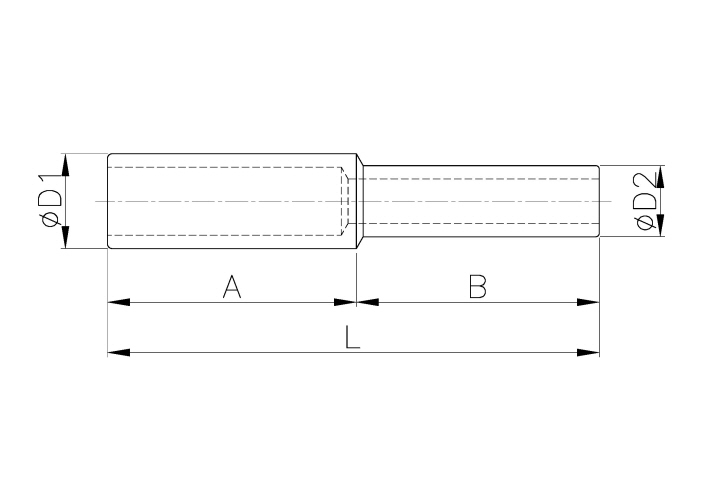

도면상세 치수표
| Model | ∅D1 | ∅D2 | L | A | B | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIG0604 | 6 | 4 | 38.0 | 19.0 | 19.0 | 2.0 | 1.0 | 100 |
|
|||
| PIG0804 | 8 | 4 | 40.0 | 21.0 | 19.0 | 2.0 | 1.0 | 100 |
|
|||
| PIG0806 | 8 | 6 | 41.0 | 20.0 | 20.0 | 3.5 | 2.0 | 100 |
|
|||
| PIG1006 | 10 | 6 | 42.0 | 22.0 | 20.0 | 3.5 | 2.0 | 100 |
|
|||
| PIG1008 | 10 | 8 | 44.0 | 22.0 | 22.0 | 5.0 | 3.0 | 100 |
|
|||
| PIG1208 | 12 | 8 | 46.0 | 24.0 | 22.0 | 5.0 | 3.0 | 100 |
|
|||
| PIG1210 | 12 | 10 | 47.0 | 24.0 | 23.0 | 6.8 | 3.0 | 100 |
|
|||
| PIG1612 | 16 | 12 | 52.0 | 27.0 | 25.0 | 8.5 | 6.0 | 50 |
|
|||
