CDC첨단 (씨디씨뉴매틱)
PCF-G
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

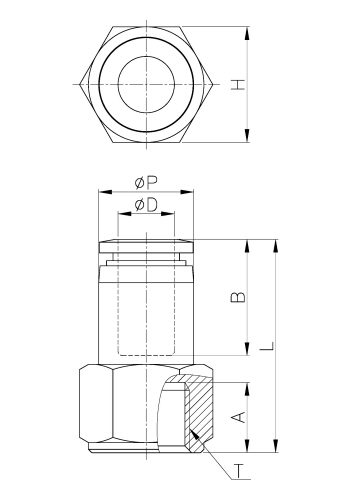

도면상세 치수표
| Model | ∅D | ∅P | T | L | A | B | H(Hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCF04-G01 | 4 | 10.0 | G 1/8 | 27.1 | 9.0 | 14.8 | 14 | 3.5 | 16.0 | 100 |
|
|||
| PCF04-G02 | 4 | 10.0 | G 1/4 | 29.1 | 11.0 | 14.8 | 17 | 3.5 | 20.0 | 100 |
|
|||
| PCF04-G03 | 4 | 10.0 | G 3/8 | 30.1 | 12.0 | 14.8 | 22 | 3.5 | 35.0 | 50 |
|
|||
| PCF06-G01 | 6 | 12.0 | G 1/8 | 28.2 | 10.0 | 16.4 | 14 | 5.0 | 17.0 | 100 |
|
|||
| PCF06-G02 | 6 | 12.0 | G 1/4 | 30.2 | 11.0 | 16.4 | 17 | 5.0 | 23.0 | 100 |
|
|||
| PCF06-G03 | 6 | 12.0 | G 3/8 | 31.2 | 12.0 | 16.4 | 22 | 5.0 | 36.0 | 50 |
|
|||
| PCF08-G01 | 8 | 14.0 | G 1/8 | 29.4 | 10.0 | 18.4 | 14 | 6.0 | 19.0 | 100 |
|
|||
| PCF08-G02 | 8 | 14.0 | G 1/4 | 31.4 | 11.0 | 18.4 | 17 | 6.0 | 24.0 | 100 |
|
|||
| PCF08-G03 | 8 | 14.0 | G 3/8 | 32.4 | 12.0 | 18.4 | 22 | 6.0 | 38.0 | 50 |
|
|||
| PCF08-G04 | 8 | 14.0 | G 1/2 | 34.4 | 14.0 | 18.4 | 24 | 6.0 | 37.0 | 50 |
|
|||
| PCF10-G01 | 10 | 16.4 | G 1/8 | 32.6 | 10.0 | 19.7 | 17 | 8.5 | 31.0 | 100 |
|
|||
| PCF10-G02 | 10 | 16.4 | G 1/4 | 32.6 | 11.0 | 19.7 | 17 | 8.5 | 25.0 | 100 |
|
|||
| PCF10-G03 | 10 | 16.4 | G 3/8 | 33.6 | 12.0 | 19.7 | 22 | 8.5 | 39.0 | 50 |
|
|||
| PCF10-G04 | 10 | 16.4 | G 1/2 | 35.6 | 14.0 | 19.7 | 24 | 8.5 | 42.0 | 50 |
|
|||
| PCF12-G02 | 12 | 19.0 | G 1/4 | 37.1 | 11.0 | 21.9 | 22 | 10.0 | 52.0 | 50 |
|
|||
| PCF12-G03 | 12 | 19.0 | G 3/8 | 37.1 | 12.0 | 21.9 | 22 | 10.0 | 45.0 | 50 |
|
|||
| PCF12-G04 | 12 | 19.0 | G 1/2 | 39.1 | 14.0 | 21.9 | 24 | 10.0 | 48.0 | 25 |
|
|||
