PMF-G
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

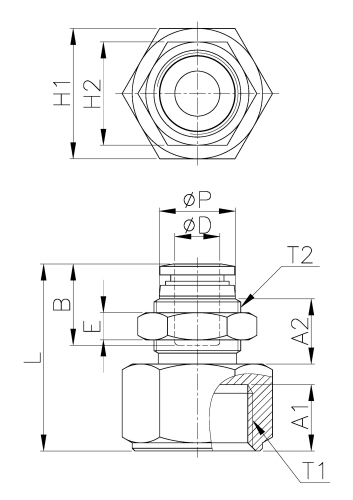

도면상세 치수표
| Model | ∅D | ∅P | T1 | T2 | L | E | A1 | A2 | B | H1(Hex) | H2(Hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMF04-G01 | 4 | 10.0 | G 1/8 | M12*1.0p | 27.1 | 4 | 9.0 | 10.6 | 14.8 | 14 | 14 | 3.5 | 20.0 | 100 |
|
|||
| PMF04-G02 | 4 | 10.0 | G 1/4 | M12*1.0p | 29.1 | 4 | 11.0 | 10.6 | 14.8 | 17 | 14 | 3.5 | 25.0 | 100 |
|
|||
| PMF04-G03 | 4 | 10.0 | G 3/8 | M12*1.0p | 30.1 | 4 | 12.0 | 10.6 | 14.8 | 22 | 14 | 3.5 | 37.0 | 50 |
|
|||
| PMF06-G01 | 6 | 12.0 | G 1/8 | M14*1.0p | 30.2 | 4 | 9.0 | 11.0 | 16.4 | 17 | 17 | 5.0 | 32.0 | 100 |
|
|||
| PMF06-G02 | 6 | 12.0 | G 1/4 | M14*1.0p | 30.2 | 4 | 11.0 | 11.0 | 16.4 | 17 | 17 | 5.0 | 28.0 | 100 |
|
|||
| PMF06-G03 | 6 | 12.0 | G 3/8 | M14*1.0p | 31.2 | 4 | 12.0 | 11.0 | 16.4 | 22 | 17 | 5.0 | 43.0 | 50 |
|
|||
| PMF08-G01 | 8 | 14.0 | G 1/8 | M16*1.0p | 31.4 | 5 | 9.0 | 12.0 | 18.4 | 19 | 19 | 6.0 | 44.0 | 50 |
|
|||
| PMF08-G02 | 8 | 14.0 | G 1/4 | M16*1.0p | 31.4 | 5 | 11.0 | 12.0 | 18.4 | 19 | 19 | 6.0 | 37.0 | 50 |
|
|||
| PMF08-G03 | 8 | 14.0 | G 3/8 | M16*1.0p | 32.4 | 5 | 12.0 | 12.0 | 18.4 | 22 | 19 | 6.0 | 45.0 | 50 |
|
|||
| PMF10-G02 | 10 | 16.1 | G 1/4 | M20*1.0p | 33.6 | 5 | 11.0 | 12.7 | 19.7 | 24 | 24 | 8.5 | 70.0 | 50 |
|
|||
| PMF10-G03 | 10 | 16.1 | G 3/8 | M20*1.0p | 33.6 | 5 | 12.0 | 12.7 | 19.7 | 24 | 24 | 8.5 | 62.0 | 25 |
|
|||
| PMF10-G04 | 10 | 16.1 | G 1/2 | M20*1.0p | 35.6 | 5 | 14.0 | 12.7 | 19.7 | 24 | 24 | 8.5 | 53.0 | 25 |
|
|||
| PMF12-G02 | 12 | 19.0 | G 1/4 | M22*1.0p | 38.3 | 5 | 11.0 | 17.1 | 21.9 | 24 | 26 | 10.0 | 84.0 | 25 |
|
|||
| PMF12-G03 | 12 | 19.0 | G 3/8 | M22*1.0p | 38.3 | 5 | 12.0 | 17.1 | 21.9 | 24 | 26 | 10.0 | 74.0 | 25 |
|
|||
| PMF12-G04 | 12 | 19.0 | G 1/2 | M22*1.0p | 40.3 | 5 | 14.0 | 17.1 | 21.9 | 24 | 26 | 10.0 | 67.0 | 25 |
|
|||
