CDC첨단 (씨디씨뉴매틱)
PCP
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

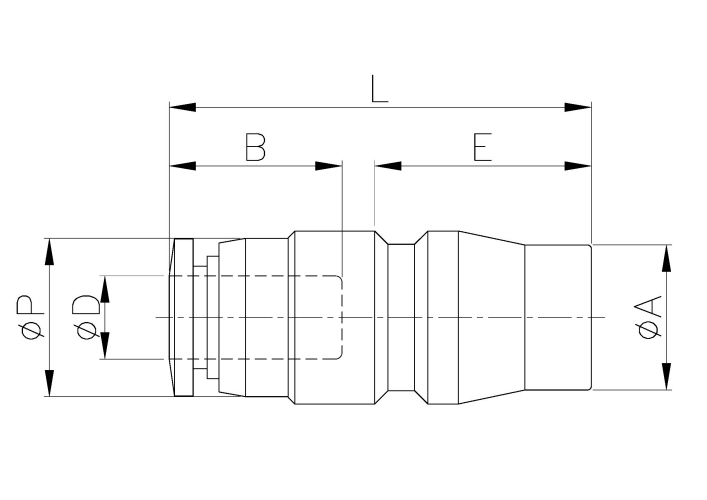

도면상세 치수표
| Model | ∅D | ∅P | ￠A | L | E | B | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCP 04 | 4 | 10.0 | 10.9 | 31.0 | 16.3 | 14.8 | 3.0 | 17.0 | 100 |
|
|||
| PCP 06 | 6 | 11.9 | 10.9 | 31.7 | 16.3 | 17.4 | 5.0 | 16.0 | 100 |
|
|||
| PCP 08 | 8 | 14.0 | 10.9 | 34.9 | 16.3 | 18.4 | 6.0 | 17.0 | 100 |
|
|||
| PCP 10 | 10 | 16.0 | 10.9 | 42.4 | 16.3 | 19.7 | 8.0 | 25.0 | 50 |
|
|||
| PCP 12 | 12 | 19.0 | 10.9 | 45.4 | 16.3 | 21.9 | 8.0 | 33.0 | 50 |
|
|||
| PCP 16 | 16 | 24.0 | 10.9 | 49.3 | 16.3 | 24.5 | 8.0 | 52.0 | 25 |
|
|||
