PMM
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

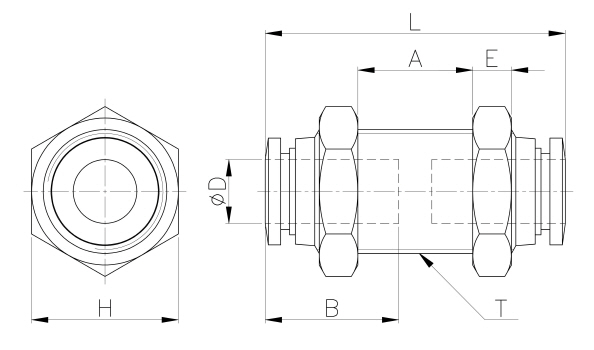

도면상세 치수표
| Model | ∅D | T | L | E | A | B | H(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMM 04 | 4 | M12*1.0p | 35.5 | 4 | 15.5 | 14.8 | 14 | 3.0 | 20.0 | 100 |
|
|||
| PMM 06 | 6 | M14*1.0p | 39.8 | 4 | 18.2 | 16.4 | 17 | 5.0 | 29.0 | 100 |
|
|||
| PMM 08 | 8 | M16*1.0p | 42.2 | 5 | 18.3 | 18.4 | 19 | 7.0 | 39.0 | 50 |
|
|||
| PMM 10 | 10 | M20*1.0p | 45.1 | 5 | 19.2 | 19.7 | 24 | 9.0 | 66.0 | 25 |
|
|||
| PMM 12 | 12 | M22*1.0p | 50.2 | 5 | 24.1 | 21.9 | 26 | 11.0 | 83.0 | 25 |
|
|||
| PMM 16 | 16 | M27*1.0p | 53.1 | 6 | 22.8 | 24.0 | 32 | 12.0 | 135.0 | 15 |
|
|||
