CDC첨단 (씨디씨뉴매틱)
PMP
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

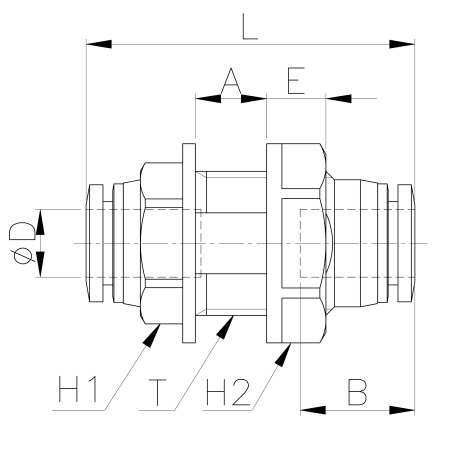

도면상세 치수표
| Model | ∅D | T | L | E | A | B | H1(Hex) | H2(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMP 04 | 4 | M12*1.25p | 32.0 | 6 | 6.3 | 14.8 | 13 | 16 | 3.0 | 5.4 | 100 |
|
|||
| PMP 06 | 6 | M15*1.5p | 36.0 | 6.5 | 7.7 | 16.4 | 15 | 18 | 5.0 | 7.8 | 100 |
|
|||
| PMP 08 | 8 | M17*1.5p | 38.8 | 7.0 | 8.4 | 18.3 | 17 | 21 | 6.8 | 10.8 | 50 |
|
|||
| PMP 10 | 10 | M20*1.75p | 44.1 | 8.0 | 10.5 | 20.2 | 21 | 25 | 8.0 | 16.8 | 25 |
|
|||
| PMP 12 | 12 | M24*1.75p | 47.6 | 8.5 | 11.0 | 22.9 | 24 | 28 | 10.0 | 24.5 | 25 |
|
|||
