CDC첨단 (씨디씨뉴매틱)
CAS
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

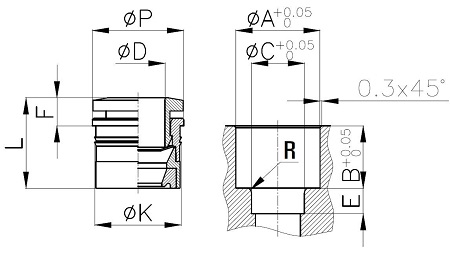

도면상세 치수표
| Model | ∅D | ∅P | ∅K | ∅A | ∅C | L | F | B | E | R | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAS04 | 4 | 10.0 | 9.00 | 8.8 | 4.25 | 11.25 | 3.55 | 7.8 | 3.0 | 0.8 | 1.0 | 100 |
|
|||
| CAS06 | 6 | 12.0 | 11.15 | 10.9 | 6.25 | 12.45 | 3.95 | 8.6 | 3.5 | 0.8 | 3.0 | 100 |
|
|||
| CAS08 | 8 | 14.0 | 13.25 | 13.0 | 8.25 | 13.9 | 4.3 | 9.7 | 4.0 | 0.8 | 4.0 | 100 |
|
|||
| CAS10 | 10 | 16.0 | 15.50 | 15.2 | 10.25 | 15.15 | 4.85 | 10.45 | 4.5 | 1.0 | 5.0 | 100 |
|
|||
| CAS12 | 12 | 19.0 | 17.80 | 17.5 | 12.25 | 17.4 | 5.0 | 12.5 | 5.0 | 1.0 | 7.0 | 100 |
|
|||
