PIJ
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

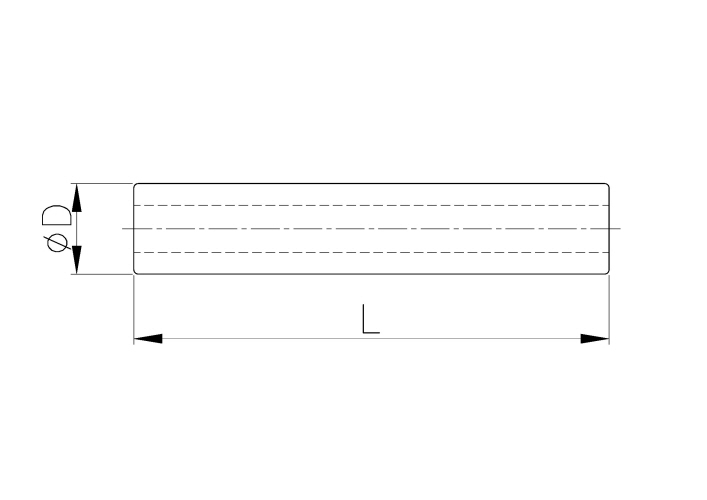

도면상세 치수표
| Model | ∅D | L | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|
| PIJ04 | 4 | 36.0 | 2.5 | 1.0 | 100 |
|
|||
| PIJ06 | 6 | 38.0 | 3.5 | 1.0 | 100 |
|
|||
| PIJ08 | 8 | 40.0 | 5.0 | 1.0 | 100 |
|
|||
| PIJ10 | 10 | 45.0 | 7.0 | 3.0 | 100 |
|
|||
| PIJ12 | 12 | 48.0 | 8.5 | 4.0 | 50 |
|
|||
| PIJ14 | 14 | 52.0 | 10.0 | 5.0 | 50 |
|
|||
| PIJ16 | 16 | 53.0 | 12.0 | 6.0 | 50 |
|
|||
