CDC첨단 (씨디씨뉴매틱)
PMG
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

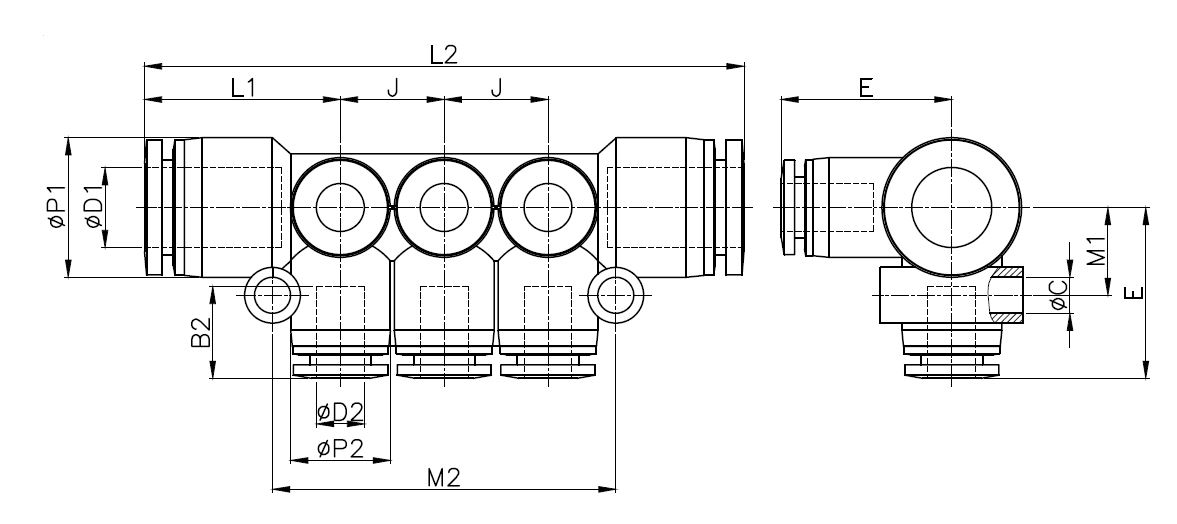

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P1 | ∅P2 | L1 | L2 | E | ∅C | B1 | B2 | J | M1 | M2 | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMG 0804 | 8 | 4 | 14.8 | 10.5 | 22.2 | 66.4 | 19.0 | 4.5 | 18.4 | 14.8 | 11.0 | 9.7 | 37.0 | 3.0 | 18.9 | 20 |
|
|||
| PMG 1006 | 10 | 6 | 17.5 | 12.5 | 24.6 | 75.1 | 21.4 | 4.5 | 20.3 | 16.4 | 13.0 | 11.0 | 43.0 | 4.5 | 28.2 | 15 |
|
|||
| PMG 1008 | 10 | 8 | 17.5 | 14.8 | 25.4 | 81.4 | 23.2 | 4.5 | 20.3 | 18.4 | 15.3 | 11.0 | 49.9 | 5.5 | 35.0 | 15 |
|
|||
| PMG 1208 | 12 | 8 | 20.5 | 14.8 | 28.4 | 87.4 | 24.4 | 4.5 | 23.1 | 18.4 | 15.3 | 12.5 | 49.9 | 6.0 | 40.7 | 12 |
|
|||
