CDC첨단 (씨디씨뉴매틱)
PKG
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

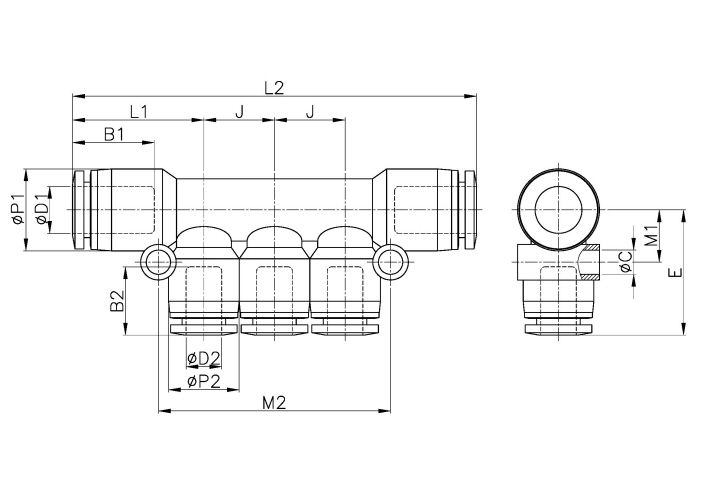

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P1 | ∅P2 | L1 | L2 | E | ∅C | B1 | B2 | J | M1 | M2 | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PKG0604 | 6 | 4 | 12.5 | 10.5 | 21.1 | 63.1 | 19.5 | 3.3 | 16.4 | 14.8 | 10.5 | 7.6 | 34.0 | 3.0 | 14.0 | 25 |
|
|||
| PKG0804 | 8 | 4 | 14.5 | 10.5 | 22.3 | 65.5 | 20.7 | 4.3 | 18.3 | 14.8 | 10.5 | 9.2 | 34.8 | 3.0 | 16.0 | 25 |
|
|||
| PKG0806 | 8 | 6 | 14.5 | 12.5 | 23.3 | 71.5 | 22.2 | 4.3 | 18.3 | 16.4 | 12.5 | 9.3 | 41.1 | 5.0 | 19.0 | 25 |
|
|||
| PKG1006 | 10 | 6 | 17.5 | 12.5 | 26.7 | 78.4 | 22.8 | 4.3 | 20.2 | 16.4 | 12.5 | 9.5 | 41.7 | 5.0 | 25.0 | 25 |
|
|||
| PKG1008 | 10 | 8 | 17.5 | 14.5 | 27.4 | 83.7 | 25.7 | 4.3 | 20.2 | 18.3 | 14.5 | 9.5 | 47.0 | 6.8 | 29.0 | 25 |
|
|||
