CDC첨단 (씨디씨뉴매틱)
PZA
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

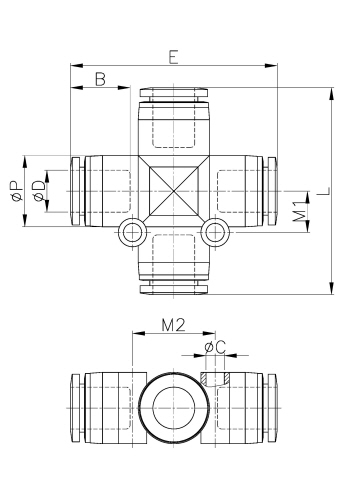

도면상세 치수표
| Model | ∅D | ∅P | L | E | ∅C | B | M1 | M2 | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PZA04 | 4 | 10.5 | 37.2 | 35.5 | 3.3 | 14.8 | 6.4 | 12.8 | 3.0 | 9.0 | 50 |
|
|||
| PZA06 | 6 | 12.5 | 42.1 | 41.4 | 3.3 | 16.4 | 7.5 | 15.0 | 5.0 | 12.0 | 50 |
|
|||
| PZA08 | 8 | 15.0 | 46.6 | 44.7 | 4.2 | 18.3 | 9.1 | 18.2 | 6.8 | 18.0 | 25 |
|
|||
| PZA10 | 10 | 17.5 | 50.8 | 48.5 | 4.3 | 19.7 | 10.2 | 20.3 | 8.0 | 24.0 | 25 |
|
|||
| PZA12 | 12 | 20.5 | 57.7 | 55.3 | 4.3 | 22.4 | 11.9 | 23.7 | 10.0 | 40.0 | 15 |
|
|||
